GreetechSale25 UnionwellHersteller von Club Car Mikroschaltern – OEM-Ersatzlösungen
Club Car Mikroschalter verstehen
Was ist ein Club Car Mikroschalter?
So funktioniert es in den elektrischen Systemen von Golfcarts
- •Wenn der Bediener das Gaspedal betätigt oder den Richtungswähler umlegt, wird der Mikroschalteraktuator physisch eingerückt und schließt bzw. öffnet den Stromkreis.
- •Der Schalterzustandswechsel sendet ein Spannungssignal an den Motorcontroller (Curtis- oder Club Car-OEM-Controller), das die gewünschte Geschwindigkeit oder Richtung anzeigt.
- •Der Regler passt die Leistungsabgabe an den Antriebsmotor anhand des Schaltsignals an und steuert so Beschleunigung, Verzögerung oder Rückwärtsbewegung.
Drei Hauptanwendungen in Club Car-Systemen
- •Der Mikroschalter ist an der Gaspedalbaugruppe montiert, erfasst die Pedalstellung und sendet proportionale Signale an den Regler zur stufenlosen Geschwindigkeitsregelung.
- •Der im Richtungswahlmechanismus eingebaute Mikroschalter bestätigt die gewählte Gangposition, bevor der Motorausgang aktiviert wird, und verhindert so eine unbeabsichtigte Bewegung.
- •Wird im Sicherheitsverriegelungskreis verwendet, um sicherzustellen, dass sich das Fahrzeug vor dem Starten im Leerlauf befindet, und aktiviert den Rückwärtssummer, wenn die Rückwärtsfahrt gewählt wird.
Wählen Sie den richtigen Club Car Mikroschalter
Empfohlenes Modell: Unionwell G5T16 – Club Car Golfwagen-Mikroschalter
| OEM-Ersatzteil-Querverweis | ||
|---|---|---|
| Anschlussart | Ersatzteilnummern (OEM) | Empfohlenes Modell |
| 2-Terminal (SPST) | 1014808 / 8991 / 1014806 | G5T26-2P |
| 3-polig (SPDT) | 1014807 / 4240 / 1014805 | G5T26-3P |
| Technische Spezifikationen der G5T26-Serie | |
|---|---|
| Parameter | Spezifikation |
| Modell | G5T26-Serie |
| Einsatzkräfte | 200 gf / 300 gf / 400 gf (optional) |
| Betriebstemperatur | -25 °C bis +125 °C |
| Anschlussart | Schnellanschluss / Leiterplatte / Lötanschluss / Schraube / RAST-5 / RAST-2.5 |
| Aktuatortyp | Kein Hebel / Scharnier / Simulierte Rolle / Rolle / Spezialhebel |
| Schaltungskonfiguration | SPDT / SPST-NO / SPST-NC |
| Mechanische Lebensdauer | ≥ 10.000.000 Zyklen |
| Elektrische Lebensdauer | ≥ 50.000 Zyklen |
| Isolationswiderstand | ≥ 100 MΩ bei 500 V DC |
| Kontaktwiderstand | ≤ 100 mΩ |
| Zertifizierung | ENEC / UL / cUL / CQC |
| OEM/ODM | Verfügbar – Individuelle Hebel-, Anschluss- und Kraftoptionen |
Club Car Mikroschalter
-

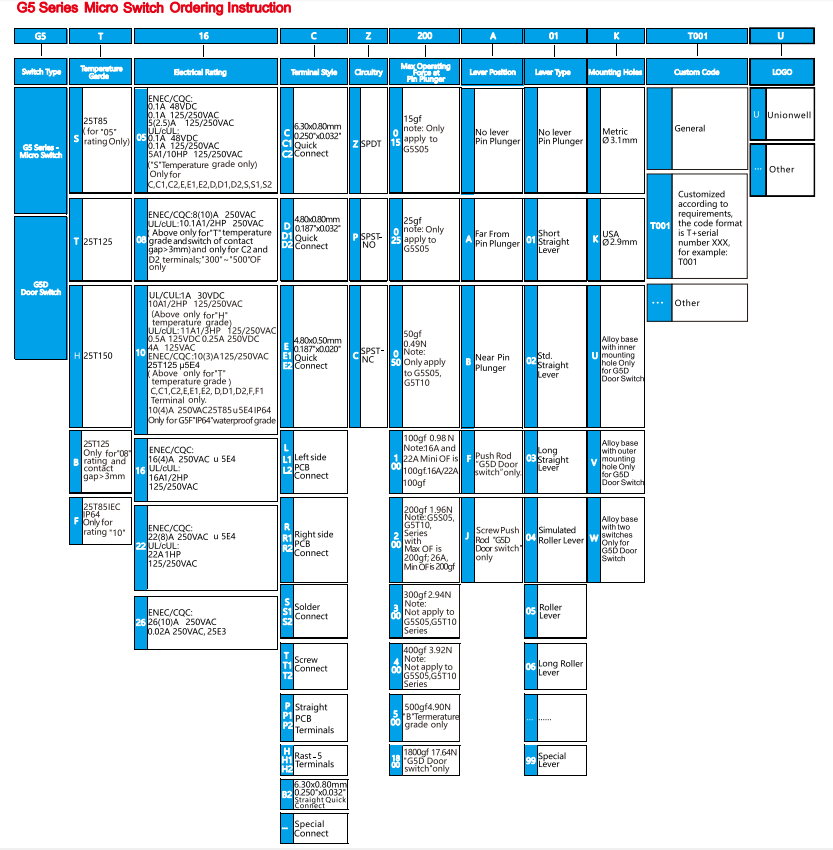

Club Car Mikroschalter-G5T16PDF-Serie
Herunterladen
G5-PDF-Dokumente sind mit den Club Car DS/Precedent/Tempo-Modellen kompatibel. -
Versiegelter Basis-Mikroschalter – Serie G5W11 (PDF)
Herunterladen -
Rollenendschalter-Mikroschalter - Serie G12 PDF
Herunterladen

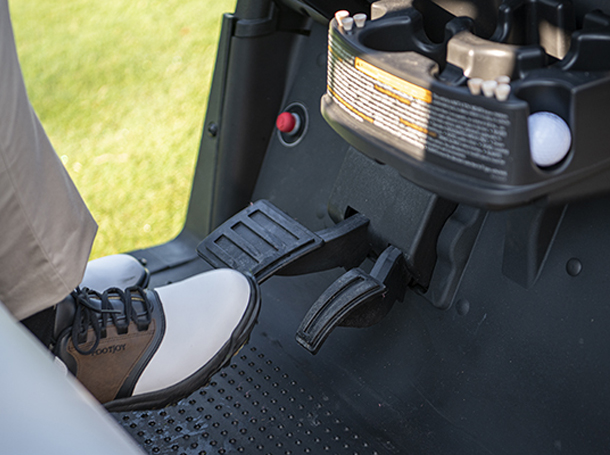

System zur Erkennung der Gaspedalstellung
Der Mikroschalter ist in der Gaspedalbaugruppe von Club Cars und Golfcarts verbaut. Beim Betätigen des Pedals wird der Schalter aktiviert und sendet ein Positionssignal an die Motorsteuerung, wodurch eine stufenlose, proportionale Geschwindigkeitsregelung ermöglicht wird. Unsere Serie G5T26 verfügt über einen Scharnierhebel (Betätigungskraft 200–400 gf) und ersetzt direkt die OEM-Teilenummern 1014807 (3 Anschlüsse) und 1014808 (2 Anschlüsse) für Mikroschalter von DS- und Precedent-Club-Cars.

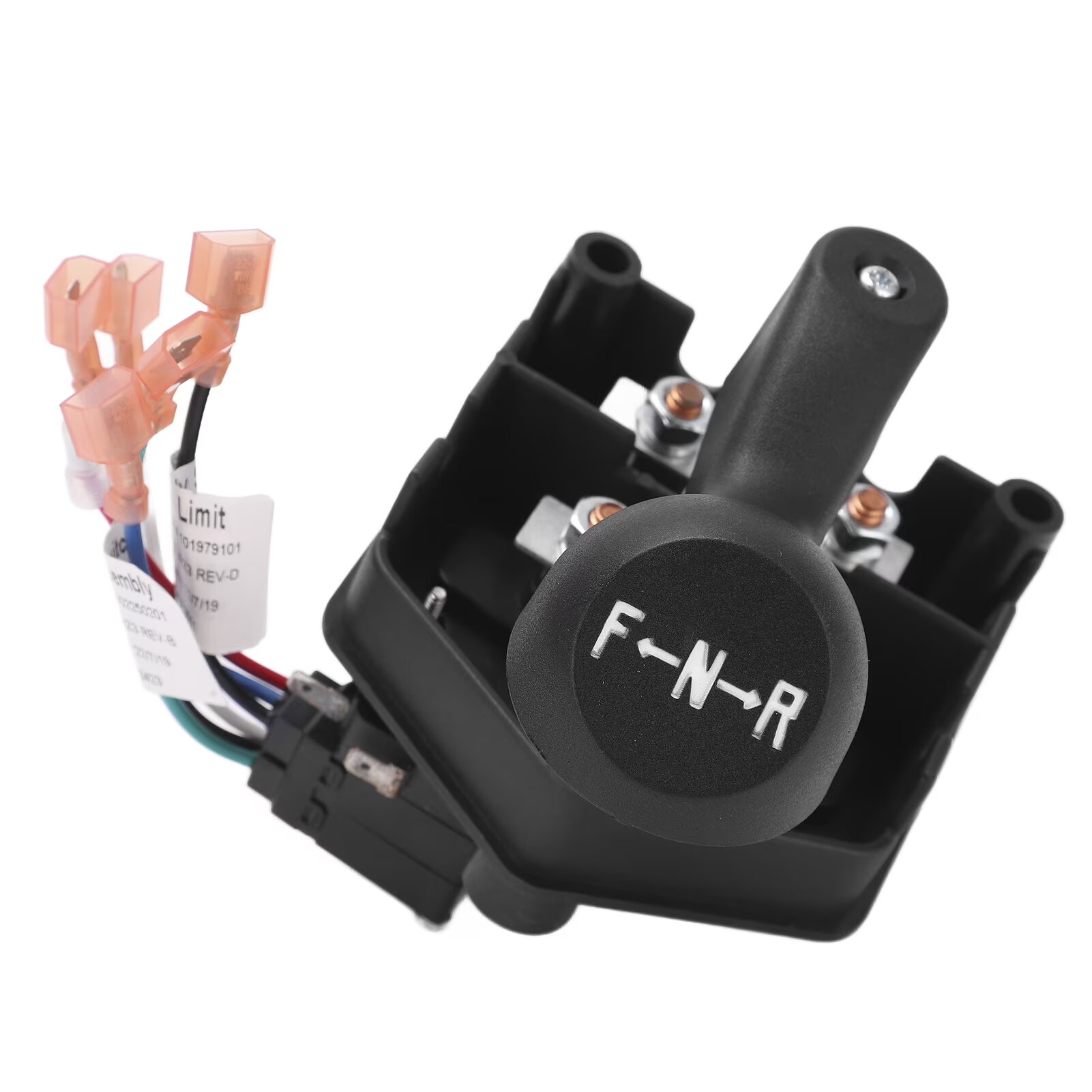

Vorwärts-/Rückwärts-Richtungswahlschalter
Der Mikroschalter im Fahrtrichtungswahlmechanismus prüft den eingelegten Gang (vorwärts, neutral, rückwärts), bevor der Motor durch die Steuerung angesteuert wird. Dies verhindert ein versehentliches Einlegen des Ganges und gewährleistet einen sicheren Betrieb. Kompatibel mit Club Car Tempo (Modelle ab 2018) und allen DS/Precedent-Modellen mit Benzin- und Elektroantrieb.
Merkmale und Vorteile von Mikroschaltern für Golfwagen
| Besonderheit | Beschreibung |
|---|---|
| Extrem lange mechanische Lebensdauer | ≥ 10.000.000 Zyklen — Mehr als das Doppelte des Branchendurchschnitts, wodurch die Wartungshäufigkeit und die Ersatzkosten deutlich reduziert werden. |
| Breiter Betriebstemperaturbereich | -25°C bis +125°C — Konzipiert für einen zuverlässigen Betrieb bei allen Wetterbedingungen im Freien, z. B. bei Golfcarts. |
| Globale Zertifizierungsabdeckung | UL/cUL (Nordamerika) + ENEC (Europa) + CQC (China) — Erfüllt die Marktzugangsvoraussetzungen für globale Anwendungen. |
| Hohe Isolationszuverlässigkeit | ≥ 100 MΩ bei 500 VDC — Gewährleistet eine sichere und stabile elektrische Leistung in feuchten und anspruchsvollen Umgebungen. |
| Niedriger Kontaktwiderstand | ≤ 100 mΩ — Gewährleistet eine präzise Signalübertragung und verhindert Fehlinterpretationen des Reglers durch instabilen Kontakt. |
| Flexible Anpassungsmöglichkeiten | 6 Anschlussarten × 5 Hebeldesigns × 3 Betätigungskräfte — Über 180 Konfigurationsmöglichkeiten zur Erfüllung unterschiedlicher Anwendungsanforderungen. |
| OEM/ODM-Unterstützung | Vollständige Prozessanpassung von der Prototypenentwicklung bis zur Serienproduktion, einschließlich spezieller Hebelkonstruktion für Club Car-Anwendungen. |
Warum Unionwell wählen?
- 1
Qualitätszertifizierung
Wir haben ein umfassendes Qualitätsmanagementsystem aufgebaut und die Zertifizierungen ISO9001, IATF16949 und ISO14001 erhalten – mit hoher Qualität und zuverlässiger Leistung! - 2
Effiziente Produktionskapazität
Unionwell hat in der Branche eine fortschrittliche automatisierte Produktionstechnologie eingeführt und verfügt über eine jährliche Produktionskapazität von mehr als 250 Millionen Schaltern, darunter mehr als 4 Millionen wasserdichte Kfz-Schalter. - 3
Kundenspezifischer Service
Unionwell beschäftigt zahlreiche F&E-Ingenieure mit 20 Jahren Berufserfahrung und verfügt über langjährige Erfahrung in der OEM-Fertigung und der Entwicklung kundenspezifischer Mikroschalter, wodurch Ihre vielfältigen Projektanforderungen erfüllt werden können.
Angepasster Mikroschalter für Golfwagen
- Anpassung des Hebeltyps: Standardhebel / Scharnierhebel / Simulierte Rolle / Rolle / Sonderausführung (Unterstützt Club Car Pedalanpassung)
- Auswahl des Terminaltyps: Schnellanschluss (am häufigsten) / Leiterplatte / Lötanschluss / Schraube / Rast-5 / Rast-2.5
- Betriebskraftbereich:200 gf (Leichter Anschlag) / 300 gf (Standard) / 400 gf (Schwerer Anschlag) — Wählen Sie je nach Pedalwegbedarf
- Schaltungskonfiguration:SPDT (3-polig, ersetzt 1014807) / SPST-NO / SPST-NC (2-polig, ersetzt 1014808)
Unionwell bietet umfassende ODM-Entwicklungsunterstützung für Club Car-Mikroschalteranwendungen. Unser Ingenieurteam entwickelt kundenspezifische Hebelkonfigurationen, passt die Betätigungskräfte an und optimiert die Anschlussbelegung nach Ihren Vorgaben. Kontaktieren Sie uns und senden Sie uns Ihre technischen Zeichnungen oder Muster, damit wir Ihnen ein Angebot für eine individuelle Lösung erstellen können.
Produktpreis anfragen
Häufig gestellte Fragen zum Club Car Mikroschalter
Welche OEM-Teilenummern ersetzt dieser Club Car-Mikroschalter?
Unsere Mikroschalter der Serie G5T26 sind direkte Ersatzteile für die folgenden Club Car OEM-Teilenummern:
•1014807 (3-polig, SPDT) — Gaspedalstellungsschalter
•1014808 (2-polig, SPST) — Richtungswahlschalter
•1014805 / 4240 / 8991 — Alternative kompatible Teilenummern
Woran erkenne ich, ob der Mikroschalter meines Club Car ausgetauscht werden muss?
Häufige Anzeichen eines defekten Mikroschalters bei Club Car-Fahrzeugen sind: ungleichmäßiges Ansprechverhalten der Beschleunigung, Probleme beim Einlegen des Vorwärts- oder Rückwärtsgangs, fehlender Rückfahrwarner oder Startprobleme in Neutralstellung. Sollten diese Probleme auftreten, prüfen Sie den Mikroschalter mit einem Multimeter auf Durchgang. Zeigt der Schalter beim Betätigen nur zeitweise oder gar keinen Durchgang, wird ein Austausch empfohlen.
Worin besteht der Unterschied zwischen 2-poligen und 3-poligen Club Car-Mikroschaltern?
Der 2-polige Mikroschalter (SPST) hat eine einfache Ein/Aus-Funktion und wird typischerweise für Richtungswahlschalter verwendet (OEM-Nr. 1014808). Der 3-polige Schalter (SPDT) verfügt über einen gemeinsamen Anschluss sowie Öffner- und Schließerkontakte und ermöglicht komplexere Schaltungskonfigurationen zur Erfassung der Gaspedalstellung (OEM-Nr. 1014807). Die Anzahl der Anschlüsse muss mit der Ihres Originalteils übereinstimmen, um eine korrekte Passform und Funktion zu gewährleisten.
Können Sie kundenspezifische Hebelkonfigurationen für Club Car-Anwendungen anbieten?
Ja. Unionwell bietet umfassende OEM/ODM-Anpassungen für Club Car Mikroschalterhebelkonfigurationen. Wir entwickeln spezielle Hebelformen, passen die Betätigungskraft (200 gf/300 gf/400 gf) an und modifizieren die Anschlussbelegung nach Ihren individuellen Anforderungen. Senden Sie uns Ihre technische Zeichnung oder ein Muster zur Bewertung und Angebotserstellung.
Welche Zertifizierungen besitzen Ihre Mikroschalter für Golfcarts?
Alle Unionwell Club Car Mikroschalter sind für den nordamerikanischen Markt UL/cUL-zertifiziert, für den europäischen Markt ENEC-zertifiziert und für den chinesischen Markt CQC-zertifiziert. Unsere Produkte entsprechen internationalen Sicherheitsstandards und können ohne zusätzliche Zertifizierungen in die elektrischen Systeme von Golfcarts integriert werden.
