Unionwell es una empresa china líder Fabricante de microinterruptores de límite impermeables.Con más de 20 años de experiencia en I+D y fabricación de interruptores sellados, y gracias a sus equipos de producción automatizados, su capacidad de producción anual alcanza los 300 millones de unidades.

Nuestros microinterruptores de límite impermeables con clasificación IP67 cuentan con un diseño sellado que garantiza un funcionamiento estable y fiable en entornos adversos, como temperaturas de -40 °C a +85 °C, alta humedad, polvo y condiciones exteriores. Se utilizan ampliamente en automatización industrial, vehículos de nueva energía, electrodomésticos e instrumental médico. Nuestros productos cuentan con certificaciones internacionales de prestigio como UL, cUL, IATF16949 e ISO9001, lo que nos permite ofrecer soluciones de conmutación personalizadas a clientes en más de 50 países de todo el mundo.

Interruptor de límite micro impermeable a precio de fábrica

Descubriendo los secretos de la línea de producción automática de Unionwell que produce 300 millones de conmutadores al año.

UNIONWELL

microinterruptor de límite impermeable

Unionwell tiene una variedad de tipos de microinterruptores de límite impermeables, incluyendo el Microinterruptor miniatura G6 para electrodomésticos, el Interruptor subminiatura impermeable G9Ay el Microinterruptor G11 DPDT resistente al agua y al polvo para equipos industriales. Bienvenido, haga clic aquí para ver más. microinterruptores impermeables o similar interruptores sellados.

Unionwell micro interruptor de límite impermeable está diseñado para entornos exigentes, funcionando de manera confiable desde -40°C a +85°C y hasta un 85% de humedad relativa. Con una estructura sellada con clasificación IP67, garantiza una resistencia superior al agua, al polvo y a condiciones adversas. Diseñado para manejar cargas de alta corriente, este interruptor cumple con los estándares internacionales, incluyendo ENEC, UL, cUL, ISO e IATF1, lo que lo hace ideal para maquinaria industrial, sistemas automotrices y equipos para exteriores. Haga clic en el enlace para ver más. microinterruptores Unionwell.

Serie de productos	Clasificación de protección	Clasificación eléctrica	Temperatura de funcionamiento	Aplicaciones típicas	Características principales	Documento
Serie G3 Subminiatura	IP67	125/250 VCA	-40°C a +85°C	Hogar inteligente, electrónica de consumo	Tamaño ultracompacto, alta sensibilidad.	Ver ficha técnica en PDF
Serie G5W11 resistente al agua	IP67	5A/250VAC	-40°C a +85°C	Electrodomésticos, artículos sanitarios	Diseño rentable y de uso general.	Ver ficha técnica en PDF
Mini impermeable de la serie G9	IP40 / IP67	125/250 VCA	-40°C a +85°C	Electrónica para automóviles, dispositivos médicos	Diseño miniaturizado, alta fiabilidad	Ver ficha técnica en PDF
Serie G10B para pistolas de carga de vehículos eléctricos	IP65 / IP67	30 V CC	-40°C a +85°C	Pistolas de carga para vehículos eléctricos, estaciones de carga	Viajes largos, vida útil prolongada	Ver ficha técnica en PDF
Interruptor de límite DPDT serie G11	IP67	125 V CA	-25°C a +85°C	Sistemas de enclavamiento de seguridad y control industrial	Contactos de doble ruptura, alta capacidad de carga	Ver ficha técnica en PDF
Serie G16 Industrial Personalizada	IP67	250 V CA	-40°C a +85°C	Automatización industrial, equipos de servicio pesado	Alto nivel de protección, larga vida útil	Ver ficha técnica en PDF
Interruptor de ajuste de asiento automotriz serie G19	IP67	15 A 14 V CC / 8 A 12 V CC	-40°C a +85°C	Asientos de automóviles	Alta fiabilidad, excelente compatibilidad.	Ver ficha técnica en PDF
Interruptor de bloqueo del motor de carga de la serie G23	IP67	12 V CC	-40°C a +85°C	Cerraduras para motores de automóviles, pistolas de carga para vehículos eléctricos	Rendimiento estable, larga vida útil	Ver ficha técnica en PDF

Microinterruptor subminiatura sellado con resistencia interna...

Microinterruptor básico sellado, resistente al agua y al polvo G5W11

Microondas básico sellado, resistente al agua y al polvo...

Microinterruptor miniatura G6 de diseño personalizado

Microinterruptor miniatura sellado, impermeable y a prueba de polvo G9A

Micro miniatura sellada, impermeable y a prueba de polvo...

Microinterruptor sellado subminiatura G10B

Microinterruptor de límite DPDT G11 resistente al agua y al polvo

Microinterruptor limitador DPDT resistente al agua y al polvo...

Interruptor giratorio de oscilación impermeable G16

Interruptor de ajuste sellado impermeable para asiento G19

Bloqueo electrónico del motor para carga G23

Estructurador de microinterruptor de límite impermeable

La fiabilidad de los microinterruptores de límite impermeables depende del diseño sofisticado de su estructura interna. Los microinterruptores impermeables de Unionwell emplean una estructura sellada integrada, con seis componentes principales que trabajan en conjunto para garantizar un rendimiento estable en entornos adversos.

● Carcasa sellada: Fabricados con plásticos de ingeniería de alta resistencia o metal, combinados con anillos de sellado de precisión, logran una resistencia al polvo y al agua con clasificación IP67, lo que impide eficazmente que líquidos, polvo y aceite entren en la cavidad interna.

● Mecanismo de accionamiento: Incluye diversos elementos como varillas de empuje, palancas y rodillos, que convierten el movimiento mecánico externo en acción de contacto interna. El moldeado de precisión garantiza una exactitud de accionamiento de ±0,05 mm.

● Mecanismo de accionamiento rápido: Una estructura de lámina elástica especialmente diseñada permite una conmutación rápida de los contactos (tiempo de acción

● Sistema de contacto: Utiliza contactos de aleación de plata u oro, ofreciendo una excelente conductividad y una resistencia de contacto inferior a 10 mΩ. Admite una amplia gama de aplicaciones, desde circuitos de señal de nivel mA hasta circuitos de potencia de nivel 10 A.

● Bloques de terminales: Disponibles en diversas formas, incluyendo pines para PCB, terminales de soldadura, terminales de conexión rápida y terminales con conexión por cable, para satisfacer las necesidades de conexión de diferentes métodos de instalación y escenarios de aplicación.

● Componentes de sellado: Las zonas de los terminales están encapsuladas con resina epoxi o caucho para garantizar que se mantenga un nivel de protección completo incluso después del cableado, evitando que la humedad se filtre a lo largo de los cables.

Estructura de microinterruptor de límite impermeable

Aplicación de microinterruptor de límite impermeable en válvula de emergencia para control de puertas

El microinterruptor de límite impermeable es ampliamente utilizado, y el más famoso es el sistema de control de emergencia de la válvula de seguridad automotriz. En condiciones normales, la leva presiona el normalmente cerrado. micro interruptor impermeable Los contactos mantienen desactivada la electroválvula del cilindro de la puerta. Sin embargo, en caso de emergencia, la tubería de aire se daña y la puerta no se puede abrir.

En caso de emergencia, el pasajero gira la perilla exterior y la leva se mueve para cerrar el microinterruptor interno impermeable normalmente abierto, enviando una señal de alarma. Al mismo tiempo, se libera el contacto normalmente cerrado, conectando la bobina de la electroválvula y expulsando el aire rápidamente. En ese momento, la puerta se puede abrir fácilmente a mano para permitir la salida de emergencia del vehículo.

De hecho, existen muchas aplicaciones de microinterruptores en el campo automotriz, incluyendo: interruptores de cerradura de la puerta del coche, Interruptores de ajuste de asientos de automóviles, y Interruptores de recordatorio del cinturón de seguridadBienvenido a hacer clic para obtener más información sobre microinterruptores automotrices y microinterruptores resistentes al agua.

¡Consigue ahora un microinterruptor de límite impermeable gratis!

Un breve vídeo que muestra el proceso de producción de Unionwell. microinterruptor de límite impermeable G6¡

Características del microinterruptor de límite impermeable

En aplicaciones exigentes como la seguridad automotriz, los electrodomésticos inteligentes o el control industrial, se requiere estabilidad y fiabilidad. interruptores sellados son esenciales. El microinterruptor de límite impermeable de Unionwell ofrece un excelente rendimiento de protección, garantía de certificación internacional y un diseño de larga duración, y está diseñado para entornos exigentes.

Nivel de protección IP67: diseño impermeable y a prueba de polvo, adecuado para entornos hostiles como ambientes húmedos, polvorientos y exteriores.
Certificación de seguridad autorizada: ha superado las certificaciones UL, cUL, ISO y otras certificaciones internacionales, en línea con los estándares de acceso al mercado global.
Múltiples opciones de terminales y manetas de control: adaptación flexible a diferentes estructuras de instalación y requisitos de circuito.
Larga vida útil y alta fiabilidad: excelente durabilidad mecánica y rendimiento eléctrico, soportan funcionamiento a alta frecuencia.

Contacto para microinterruptor de límite impermeable

Interruptor de límite impermeable G9A Dibujo

Guía de selección profesional de interruptores de límite impermeables

Para elegir el microinterruptor de límite impermeable adecuado, es necesario considerar exhaustivamente múltiples factores, como el entorno de aplicación, los parámetros eléctricos, los requisitos mecánicos y el método de instalación. A continuación, el equipo técnico de Unionwell resume un método de selección de 6 pasos:

1. Nivel de protección:Seleccione en función del entorno operativo:
La clasificación IP65 es adecuada para entornos a prueba de polvo y salpicaduras;
La clasificación IP67 es adecuada para inmersiones de corta duración y entornos polvorientos con alta humedad;
La clasificación IP68 es adecuada para inmersión continua y entornos de lavado a alta presión.
Para equipos industriales en general, se recomienda la clasificación IP67 como punto de partida.

2. Valores nominales de tensión y corriente:La tensión y la corriente nominales deben cumplir con los requisitos reales del circuito; se recomienda dejar un margen de al menos el 30 %. En los circuitos de CC, se debe prestar especial atención a la supresión de arcos eléctricos; en los circuitos de CA, se debe considerar la corriente de sobretensión.

3. Vida útil y durabilidad mecánica: La fuerza de accionamiento (FA) determina la sensibilidad del gatillo, con un rango común de 50 gf a 400 gf. El recorrido previo (RP) y el recorrido posterior (RP) afectan las tolerancias de instalación y la vida útil; un RP mayor proporciona una mayor resistencia a los golpes, pero puede acortar la vida útil.

4. Rango de temperatura de funcionamiento: Elija según el método de activación: tipo de varilla recta para presión lineal; tipo de palanca de rodillo para activación por leva rotativa; tipo de varilla larga para detección de grandes desplazamientos; tipo de cable para escenarios de activación flexibles.

5. Dimensiones y tipo de accionamiento: La temperatura de funcionamiento estándar del producto es de -40 °C a +85 °C. Se requieren versiones especiales para entornos con temperaturas extremadamente bajas o altas. Para entornos de baja temperatura, es necesario seleccionar materiales de contacto y lubricantes específicos.

6. Certificaciones y calidad: Los pines de PCB son adecuados para la soldadura de placas de circuito impreso; los terminales de conexión rápida facilitan la instalación en campo; los terminales cableados ofrecen mayores niveles de protección; el montaje con soporte permite un ajuste flexible de la posición de activación.

Interruptor de límite micro resistente al agua

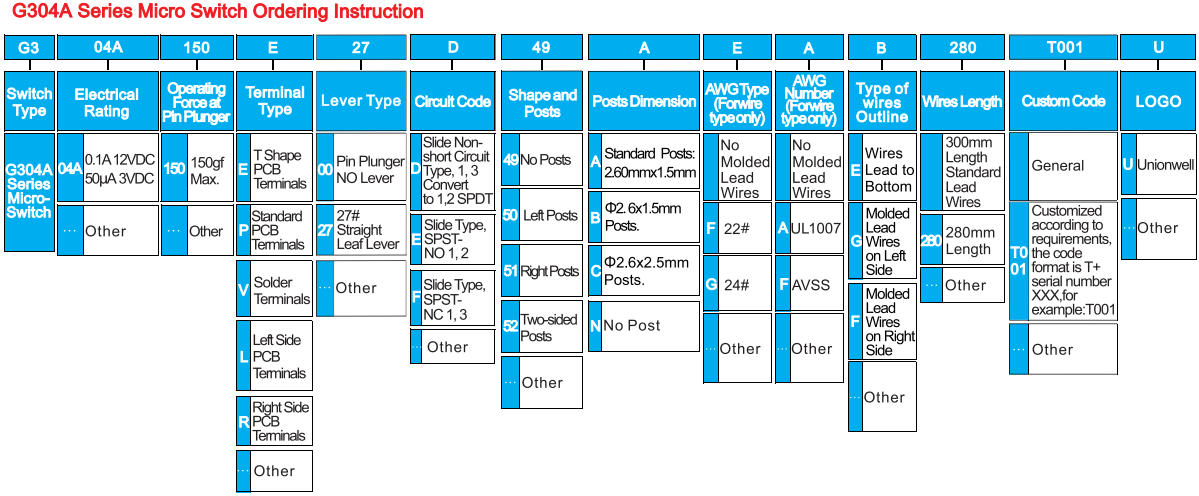

Tomando como ejemplo el microinterruptor subminiatura sellado G304A150-E27D49-AEAB-280U, demostraremos cómo seleccionar el modelo adecuado:

Determinación del tipo de interruptor:En función de los requisitos del proyecto para un microinterruptor sellado subminiatura, se seleccionó la serie G304A.

Especificación del disparador (150):El dibujo indica una fuerza de accionamiento de 150 gf, lo que representa un diseño de resorte moderadamente estable. Seleccione la fuerza de accionamiento correspondiente según los requisitos del proyecto. Si la fuerza de accionamiento requerida no figura en las especificaciones, contáctenos para confirmar si cumple con sus necesidades.

Estructura elemental (E27):Se seleccionan diferentes tipos de terminales y manijas según los requisitos del proyecto. E representa un terminal de PCB tipo T, y 27 representa una manija de palanca recta.

Circuito y estructura interna (D):Es necesario confirmar el tipo de circuito interno del interruptor. D representa un circuito SPDT sin cortocircuito. Este paso determina la estructura interna del diagrama.

Confirmar el tipo de poste de posicionamiento (49A):Los postes de posicionamiento ayudan a fijar el interruptor al equipo. El número 49 indica que no hay postes de posicionamiento (seleccione un poste adecuado según sus necesidades), y la letra A indica la posición del poste de posicionamiento en el interruptor.

Confirmar el tipo de cableado (EAB280):Omita este paso si su interruptor no requiere cable. Aquí debe confirmar el tipo, el material y la dirección del cable. 280 representa la longitud del cable; para personalizaciones, póngase en contacto con Unionwell.

Confirmar identificador de versión (U):Se utiliza para distinguir entre las versiones de ingeniería estándar de Unionwell y las versiones de proyectos OEM. El interruptor mostrará el logotipo oficial de Unionwell.

Documentación técnica completa del G304 (PDF)

Escenarios de aplicación

Los interruptores de límite impermeables se utilizan ampliamente en muchas industrias.

Vehículos de nueva energía
- ● Detección de la posición en la línea de producción
- ●Enclavamientos de seguridad en las puertas
- ●Interruptores de límite de articulación del robot
- ●Posicionamiento del AGV
- ●Interruptores de límite de la plataforma elevadora
- ● Detección de equipos de embalaje
Hogar inteligente y electrodomésticos
- ●Control de bombas y válvulas médicas
- ●Posicionamiento del equipo de diagnóstico
- ●Interruptores de límite para instrumental quirúrgico
- ●Interruptores de control para sillas de ruedas
- ● Detección de la bomba de infusión
- ●Interruptores de límite de puerta con detección
- ●Cerraduras electrónicas para armas de fuego
- ●Mecanismos de cierre de puertas
- ●Interruptores de ajuste del asiento
- ●Cerraduras del maletero
- ●Sistemas de control del techo solar
- ●Actuadores de compuertas de climatización
- ●Sistemas de gestión de baterías
Automatización industrial
- ●Cerraduras inteligentes para puertas
- ●Interruptores de la puerta de la lavadora
- ● Detección del nivel de agua del lavavajillas
- ● Sistema de bloqueo de la puerta del horno microondas
- ●Control de elevación de la campana extractora
- ● Detección inteligente de la tapa del inodoro
Equipos médicos

HonorNuestra certificación

2024: Ganó la certificación ISO5001

2024: Ganó el premio Ecovadis.

2023: Ganó la certificación ISO14001

2023: Ganó el Certificado Especializado y Nuevo.

2022: Ganó el premio del Centro Provincial de Ingeniería Empresarial.

2022: Ganó el Laboratorio de Testimonio de UL.

2016: Ganó el IATF16949

2016: Ganó la certificación ISO45001

2015: Ganó la certificación ISO9001

2014: Certificado de Empresa de Alta Tecnología

¿Por qué elegir Unionwell?

Unionwell es una fabricante profesional de microinterruptores en Huizhou, Guangdong, con 30 años de experiencia en fabricación, especializada en la producción de microinterruptores impermeables, microinterruptores automotrices y otros tipos de microinterruptores. Abarca una superficie de más de 65.000 metros cuadrados, ha obtenido la certificación CE de numerosos países de todo el mundo, ha incorporado equipos de vanguardia en el sector y cuenta con un equipo profesional de I+D.

1

Certificación de calidad

Hemos implementado un sistema de gestión de calidad integral y hemos obtenido las certificaciones ISO9001, IATF16949 e ISO14001, ¡con un desempeño confiable y de alta calidad!
2

Capacidad de producción eficiente

Unionwell ha introducido tecnología de producción automatizada de vanguardia en el sector, con una capacidad de producción anual de más de 250 millones de interruptores, incluyendo más de 4 millones de interruptores impermeables para automóviles.
3

Gama completa de productos

Unionwell ofrece una gama completa de productos que incluye microinterruptores impermeables, a prueba de polvo, ultraminiatura y de alta precisión, lo que garantiza una rápida adaptación a diversas aplicaciones en los sectores de automoción, electrodomésticos y automatización industrial.
3

Precio súper competitivo

Unionwell ofrece precios sumamente competitivos, respaldados por herramientas propias y producción automatizada, lo que le ayuda a reducir costos manteniendo una alta calidad y un suministro confiable para proyectos de gran volumen.

Cómo funciona una empresa de logística (980px x 552px)

fabricante de microinterruptores en miniatura

Preguntas frecuentes

¿Qué significa la clasificación de protección IP67 para un microinterruptor resistente al agua?

La clasificación de protección IP67 tiene dos significados: Nivel 6 (resistente al polvo) significa que impide completamente la entrada de polvo; este no puede penetrar en el interior del interruptor. Nivel 7 (resistente al agua) significa que el interruptor puede sumergirse brevemente en 1 metro de agua durante 30 minutos a temperatura y presión normales sin que ello afecte a su funcionamiento. Los interruptores resistentes al agua IP67 de Unionwell han superado rigurosas pruebas de inmersión y pueden utilizarse en entornos adversos como alta humedad, polvo y lluvia.

¿Cómo elegir un microinterruptor impermeable adecuado?

Considere seis aspectos principales: 1) Grado de protección (IP65/IP67/IP68); 2) Parámetros eléctricos (tensión, corriente, CA/CC); 3) Fuerza y recorrido de accionamiento; 4) Tipo de actuador (varilla recta/palanca de rodillo/varilla larga, etc.); 5) Rango de temperatura de funcionamiento; 6) Método de instalación y cableado. El equipo técnico de Unionwell puede brindarle asesoramiento gratuito para la selección; contáctenos para obtener más información.

¿Qué certificaciones tienen sus microinterruptores impermeables?

Los microinterruptores impermeables de Unionwell han superado numerosas certificaciones internacionales de prestigio, como UL, cUL, ENEC, IATF16949, ISO9001 e ISO14001. Los productos de grado automotriz también cumplen con los requisitos específicos de fiabilidad de la industria automotriz. Se pueden solicitar copias de todos los certificados para su verificación por parte del cliente.

¿Ofrecen personalización OEM/ODM? ¿Cuál es la cantidad mínima de pedido?

Ofrecemos servicios completos de personalización OEM/ODM, incluyendo materiales de carcasa, tipo de cabezal de operación, tipo de terminal, longitud del cable, parámetros de fuerza de operación, nivel de protección, etc., todo ello personalizable según las necesidades del cliente. El pedido mínimo para productos estándar es de 1000 unidades, mientras que para productos personalizados varía entre 500 y 2000 unidades, según la complejidad. Para una evaluación específica, póngase en contacto con nuestro equipo de ventas.

¿Cuál es la vida útil de los microinterruptores impermeables?

La vida útil depende del tipo de carga, la frecuencia de funcionamiento y las condiciones ambientales. Con la carga nominal, la vida útil mecánica puede superar el millón de ciclos, y la vida útil eléctrica, los 100 000 ciclos. La vida útil eléctrica puede prolongarse significativamente en aplicaciones de baja carga (nivel de señal). Para obtener datos específicos sobre la vida útil de cada modelo, consulte la hoja de especificaciones del producto correspondiente.

¿Cuál es el plazo de entrega habitual?

Disponemos de un amplio stock de productos estándar y de uso habitual. Las muestras se envían en un plazo de 3 a 5 días hábiles, y los pedidos al por mayor tienen un plazo de entrega de 2 a 3 semanas. Los productos personalizados suelen tener un plazo de entrega de 4 a 8 semanas, según la complejidad del desarrollo. Contamos con varios almacenes en todo el mundo y ofrecemos servicios de gestión de inventario por el proveedor (VMI) para nuestros clientes principales.

¿En qué rango de temperatura pueden funcionar los microinterruptores impermeables?

El microinterruptor impermeable estándar funciona en un rango de temperatura de -40 °C a +85 °C, y su rango de temperatura de almacenamiento es de -40 °C a +125 °C. Los productos especiales para bajas temperaturas pueden funcionar a -55 °C, y los productos para altas temperaturas pueden funcionar a +125 °C. Para aplicaciones en entornos de temperaturas extremas, consulte con nuestro departamento técnico con antelación.

¿Cómo probar el rendimiento de los microinterruptores impermeables?

Las pruebas de rutina incluyen:
1. Prueba de continuidad (resistencia de contacto, resistencia de aislamiento, tensión de resistencia);
2. Pruebas de rendimiento mecánico (fuerza de accionamiento, fuerza de liberación, carrera, características de funcionamiento);
3. Pruebas de fiabilidad ambiental (ciclos de alta y baja temperatura, ciclos de calor húmedo, niebla salina, vibración y choque);
4. Pruebas de vida útil (vida útil mecánica, vida útil eléctrica).
Los laboratorios Unionwell ofrecen una gama completa de servicios de análisis.
