Hvað er smásmellihnappur og hvernig hann virkar

Smávirkir smellurofar eru nánast alls staðar í nútíma iðnaðarsjálfvirkni, snjalltækjum fyrir heimili, rafeindabúnaði í bílum og lækningatækjum. Þessi grein mun kerfisbundið útskýra hvað smávirkur smellurofi er, hvernig hann virkar, innri uppbyggingu hans, notkunarsvið, kosti og galla, og veita verkfræðingum og innkaupafólki ítarlegar upplýsingar til að hjálpa þeim að skilja og velja rétta gerðina.

Hvað er smásmellihnappur?

A Smávirkur smellurofa er tegund af smellvirkum örrofa. Þetta er vélrænn rofi sem notar innri fjöðrunarkerfi til að ná hraðri rofi. Þegar ytri kraftur nær fyrirfram ákveðnum virkjunarpunkti, lýkur innri fjöðrin stökkrofi úr eðlilegri stöðu í öfuga stöðu á mjög skömmum tíma, sem veldur því að tengiliðirnir lokast eða opnast hratt og þannig fæst afar stöðugt rafmagnsmerki með mjög mikilli endurtekningarnákvæmni.

„Smágerð“ leggur áherslu á þétta uppbyggingu sína og smæð, sem gerir það hentugt fyrir hágæða búnaðarkerfi með takmarkað pláss en viðheldur samt mikilli rafmagnsafköstum og vélrænum endingartíma.

Hver er virknisreglan á smárofanum fyrir smelluaðgerð?

1. Ytri kraftur beitt á stýribúnaðinn:

Þegar ytri stýribúnaðurinn (hnappur, rúlla, handfang eða stimpill) verður fyrir vélrænum krafti, verkar þessi kraftur ekki beint á snertipunktinn. Þess í stað flyst hann til innri fjöðrunarsamstæðunnar í gegnum stýribúnaðinn, sem veldur því að fjöðurinn aflagast teygjanlega og geymir smám saman vélræna orku.

2. Vorið fer í hættulegt forhleðsluástand

Þegar ytri færslan heldur áfram að aukast safnast forspennan inni í fjöðrinni upp. Þegar hannaða mikilvæga aðgerðarpunktinum er náð fer fjöðurkerfið í mjög óstöðugt mikilvæg jafnvægisástand og býr sig undir tafarlausa rofa.

3. Strax ítrekuð viðsnúningur kveikt á rofi með vortengiliðnum

Þegar ytri tilfærsla fer yfir virkniþröskuldinn snýr fjaðurtengið við byggingu sinni á millisekúndum og losar samstundis geymda teygjanlega orku til að knýja tengiliðina til að ljúka hraðvirkri skiptingu úr eðlilegu ástandi í öfuga stöðu og ná fram sönnum „smellavirkni“.

4. Hraðlokun/opnun snertingar

Knúið áfram af snúningi vorsins lokast eða opnast tengiliðirnir við mjög mikinn hraða, sem styttir ljósbogalengdina verulega, dregur verulega úr hættu á rofi tengiliða og tryggir stöðuga rafmagnsafköst.

5. Að koma á stöðugu framleiðsluástandi

Eftir að skipt hefur verið um tengilið fer fjaðurtengikerfið aftur inn í stöðugt rekstrarsvið, viðheldur stöðugum snertiþrýstingi og tryggir þannig lágt snertimótstöðu, góða leiðni og langtímaáreiðanleika.

Hver er uppbygging smárofa með smelluaðgerð?

Þéttingarbygging húss

Það er úr sterkum verkfræðiplasti eða hitaherðandi plasti með sprautumótun, ásamt O-hringþéttingu eða ómsuðu, og nær IP67 vatns- og rykþéttleikaflokkun, sem þolir á áhrifaríkan hátt ryk, raka og olíutæringu, sem gerir það hentugt fyrir flókið og erfitt iðnaðarumhverfi.

Tengiliðakerfi

Tengipunktarnir eru úr mjög leiðandi silfurblöndu eða silfur-nikkelblöndu, sem býður upp á lága snertimótstöðu og mikla bogamótstöðu. Þeir styðja ýmsar gerðir tengipunkta eins og SPDT, SPST og DPDT, sem tryggir langtíma stöðuga rafmagnsafköst og áreiðanlega leiðni.

Vorkerfi

Sem kjarninn í smellvirkninni nær fjöðurinn, með nákvæmri rúmfræðilegri hönnun, stöðugu orkugeymslu-snúnings-losunarferli, sem ákvarðar beint eiginleika virknikrafts rofans, hysteresustjórnun og heildar vélrænan líftíma.

Stýribúnaður

Bjóðar upp á ýmsar virkjunarform, þar á meðal þrýstihnappa, rúllur, löng handföng, stutt handföng og stimpil með beinni þrýstingi, og aðlagast sveigjanlega að vélrænum uppbyggingu og hreyfileiðum mismunandi tækja til að ná nákvæmri og áreiðanlegri kveikjustýringu.

Flugstöðvakerfi

Tengipunktabyggingin styður margar tengiaðferðir eins og lóðun, innstungu og PCB-festingu, sem jafnar skilvirkni samsetningar og rafmagnsstöðugleika til að mæta uppsetningar- og viðhaldsþörfum mismunandi búnaðarkerfa.

Helstu notkunarsvið smárra smelluvirknirofa

Iðnaðarbúnaður sem notar smelluvirka rofa

• Takmörkunargreiningarkerfi: Notað til að greina endapunkt hreyfingar hreyfanlegra hluta og koma í veg fyrir vélræna ofhleðslu.
• Öryggislásbúnaður: Setur upp öryggislykkju fyrir búnaðinn og tryggir tímanlega slökkvun við óeðlilegar rekstraraðstæður.
• Stöðuviðbragðsstýring: Gefur nákvæm vélræn staðsetningarmerki fyrir PLC og stjórnkerfi.
• Bilanavarnarkerfi: Virkjar fljótt varnarkerfi ef óeðlileg árekstrar, ofkeyrsla eða burðarvirkisbilun verða.
• Dæmigert notkunarsvið: CNC vélar, sjálfvirkar framleiðslulínur, AGV árekstrarhemlunarbúnaður, færibönd og vélmenni.

Notkun á smellustýrðum rofa fyrir heimilistæki

• Hitastýringarkerfi: Verndar þjöppur og hitunarelement fyrir óeðlilegum hitastigi.
• Hurðarskynjari: Greinir stöðu hurða heimilistækja til að koma í veg fyrir óvart notkun.
• Vatnsborðs- og vökvaborðsgreining: Veitir stöðug greiningarmerki fyrir þvottavélar og vatnshreinsitæki.
• Mótorstýring og vernd: Eftirlit með rekstrarstöðu mótorsins til að koma í veg fyrir ofhleðsluskemmdir.
• Dæmigert notkunarsvið: Loftkælingar, þvottavélar, örbylgjuofnar, kaffivélar, vatnshreinsitæki, uppþvottavélar o.s.frv.

Notkun smárra smelluvirkra rofa í bílaiðnaði og læknisfræði

• Greining á læsingu/opnun hleðslutengis
• Sætisstöðu og stöðu öryggisbelta
• Viðbrögð við stöðu hemlakerfis og eftirlit með öryggismerkjum
• Greining á opnun/lokun hurða, vélarhlífar og skott

Kostir og gallar smárra smelluvirkra rofa

Kostir

Nákvæm og áreiðanleg aðgerð

Með innri smellulaga fjöðurhönnun eru kveikju- og afturköllunarpunktar rofans nákvæmlega samstilltir, sem tryggir nákvæma merkjasendingu og stöðuga endurtekningarhæfni.

Hraðvirk skipti, lengri líftími

Tafarlaus lokun eða opnun snertingar styttir ljósbogatíma og lengir líftíma rofans verulega.

Langtíma vélrænn stöðugleiki

Bjartsýni í uppbyggingu tryggir að afköstin haldast jafnvel eftir hundruð þúsunda eða milljóna aðgerða, sem hentar vel fyrir hátíðniumhverfi.

Viðnám gegn umhverfistruflunum

Rykþétt og vatnsheld hönnun (IP67) er í boði, þolir olíu- og rakatruflanir og aðlagast flóknum rekstrarskilyrðum.

Víðtæk samhæfni

Margar tengiliðastillingar og málstraumar eru í boði til að uppfylla ýmsar kröfur um stjórnun og öryggi rafrása.

Ókostir:

Flókin framleiðsla og hönnun

Innri augnabliksstýrikerfið er nákvæmt og krefst mikilla gæðastaðla í framleiðsluferlum og gæðaeftirliti, þannig að kostnaðurinn er örlítið hærri en venjulegir rofar.

Takmörkun á ofhleðslu við hátíðni

Stöðug notkun við mikla hátíðni og mikið álag getur hraðað vélrænu sliti, sem krefst þess að viðeigandi gerð sé valin sem passar við líftímaáætlunina.

Sérstillingar nauðsynlegar fyrir öfgafullar aðstæður

Í umhverfi með miklum hita, miklu tæringarvaldi eða mikilli raka gætu staðlaðar gerðir ekki viðhaldið langtímastöðugleika og því þarfnast sérsniðinna verndarráðstafana.

Unionwell smágerðir af smellustýrðum rofum

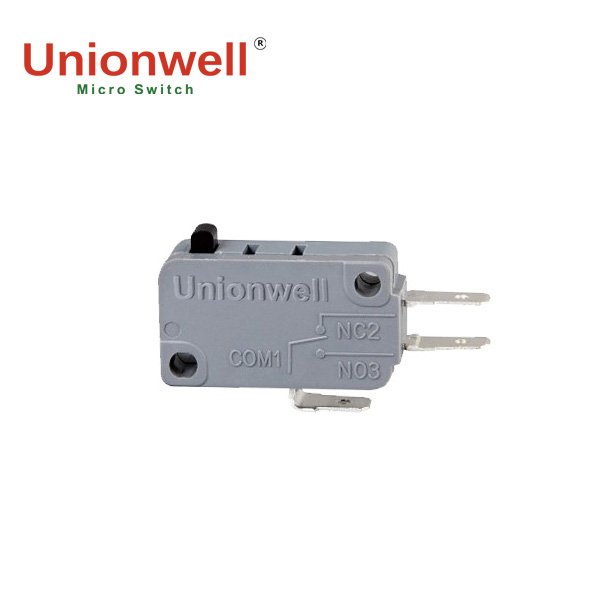

G5 grunn örrofi

Vörueiginleikar：

G5 serían er einföld, smækkuð smellrofi með traustri uppbyggingu, áreiðanlegri notkun, nákvæmri snertirof og stuðningi fyrir ýmsa stýribúnaði (hnappa, rúllur, handföng o.s.frv.). Hann hentar fyrir almenn stjórnkerfi fyrir iðnaðar- og heimilistækja.

Lykilþættir:

Málspenna: 5A/125~250VAC

Vélrænn líftími: ≥1.000.000 hringrásir

Tengiliðastillingar: SPDT / SPST

Rekstrarhitastig: -40 ℃ ~ +85 ℃

Verndarflokkun: IP40 (IP67 innsigluð útgáfa valfrjáls)

Dæmigert forrit:

Víða notað í takmörkunargreiningu fyrir heimilistæki, hnappa á stjórnborðum í iðnaði, slagviðbrögð og öryggislæsingarbúnaði í sjálfvirkum framleiðslulínum.

Skoða ítarlegar upplýsingar um breytur á netinu >>

G6 smárofi

Vörueiginleikar

G6 serían er smækkuð og nákvæm hönnun. Lítil stærð og bjartsýni innri samstundis snertifjaður skila lágum og stöðugum virkjunarkrafti, sem gerir hana hentuga fyrir nákvæman búnað í þröngum rýmum. Ýmsar tengiklemmur og sérsniðnir stýringar eru í boði.

Lykilbreytur

Málspenna: 3~5A/125~250VAC

Vélrænn líftími: ≥500.000 hringrásir

Tengiliðastillingar: SPDT / SPST

Virkjunarkraftur: 100 ~ 200 gf (valfrjálst)

Verndarstig: IP40 (Lokað gerð fáanleg ef óskað er)

Dæmigert forrit

Hentar til ferðaskynjunar í nákvæmnistækjum, smáum sjálfvirkum búnaði, stjórnborðum, litlum heimilistækjum og lækningatækjum.

Skoða ítarlegar upplýsingar um breytur á netinu >>

G9A innsiglaður smárofi

Vörueiginleikar

G9A serían er með þétta hönnun sem styður IP67 vatns- og rykþéttni. Þétta húsið ásamt öflugum O-hring tryggir aðlögunarhæfni við erfiðar aðstæður. Fjaðrirbyggingin veitir stöðuga snertirofa, áreiðanlega snertirofa og framúrskarandi tæringarþol.

Lykilþættir:

Málspenna: 5A/125~250VAC

Vélrænn líftími: ≥1.000.000 hringrásir

Tengiliðastillingar: SPDT / SPST

Rekstrarhitastig: -40 ℃ ~ +85 ℃

Verndarstig: IP67

Dæmigert forrit

Læsing hleðslutengja fyrir ný orkugjafaökutæki, hnappa fyrir útibúnað, vatnsheld stjórnun heimilistækja, öryggisprófanir á lækningatækjum og vatnsheld stjórnunarumhverfi í iðnaðarumhverfi.

Skoða ítarlegar upplýsingar um breytur á netinu >>

G10 undirsmá örrofi

Vörueiginleikar

G10 serían eru afar smáir örrofar, sem státa af minnstu stærð en samt stöðugri afköstum og mikilli nákvæmni í kveikju, henta vel til uppsetningar í mjög þröngum rýmum. Bjartsýn hönnun tryggir langan líftíma og áreiðanleika.

Lykilbreytur

Málspenna: 1~3A/125~250VAC

Vélrænn líftími: ≥500.000 hringrásir

Tengiliðastillingar: SPDT / SPST

Virkjunarkraftur: 50 ~ 150 gf (valfrjálst)

Verndarflokkun: IP40 (IP67 innsigluð útgáfa valfrjáls)

Dæmigert forrit

Takmörkunar- og ferðaskynjun í nákvæmnistækjum, ör-heimilistækjum, flytjanlegum lækningatækjum, litlum vélmennum og samþjöppuðum sjálfvirkum stjórntækjum.

Skoða ítarlegar upplýsingar um breytur á netinu >>

Niðurstaða

Sem kjarnaþáttur í nútíma stjórnkerfum búnaðar hefur byggingarhönnun, virkni og gæði vals á smárofa með smelliaðgerð bein áhrif á stöðugleika og öryggi alls kerfisins. Með því að velja skynsamlega framleiðendur með alþjóðlegar vottanir, nákvæma framleiðslugetu og mikla reynslu af notkun (eins og ... Unionwell), geta fyrirtæki bætt verulega áreiðanleika vara og samkeppnishæfni á markaði og veitt trausta ábyrgð á langtíma stöðugum rekstri búnaðar. Til að ná langtíma stöðugum rekstri og hámarka framleiðsluöryggi ættu fyrirtæki að forgangsraða vali og samstarfi við hágæða smárofa með smelliaðgerð.
