IP67 versus IP68: welke waterdichtheidsklasse is het meest geschikt voor uw toepassing?

"IP67 en IP68 klinken waterdicht, maar waarom is er zo'n groot prijsverschil? Welke moet ik kiezen?" Hoe hoger het getal, hoe beter natuurlijk. Het belangrijkste is dat je de juiste kiest. Dit artikel geeft een professioneel perspectief van Unionwell, een fabrikant van microschakelaarsHet gebruikt de meest gangbare terminologie om de verschillen en keuzes tussen IP67 en IP68 te verduidelijken, zodat fabrikanten en kopers hun geld verstandig kunnen besteden.

Wat is het IP-beschermingsniveau? Basiskennis die fabrikanten moeten beheersen.

Normen en definities van het IP-beschermingsniveau

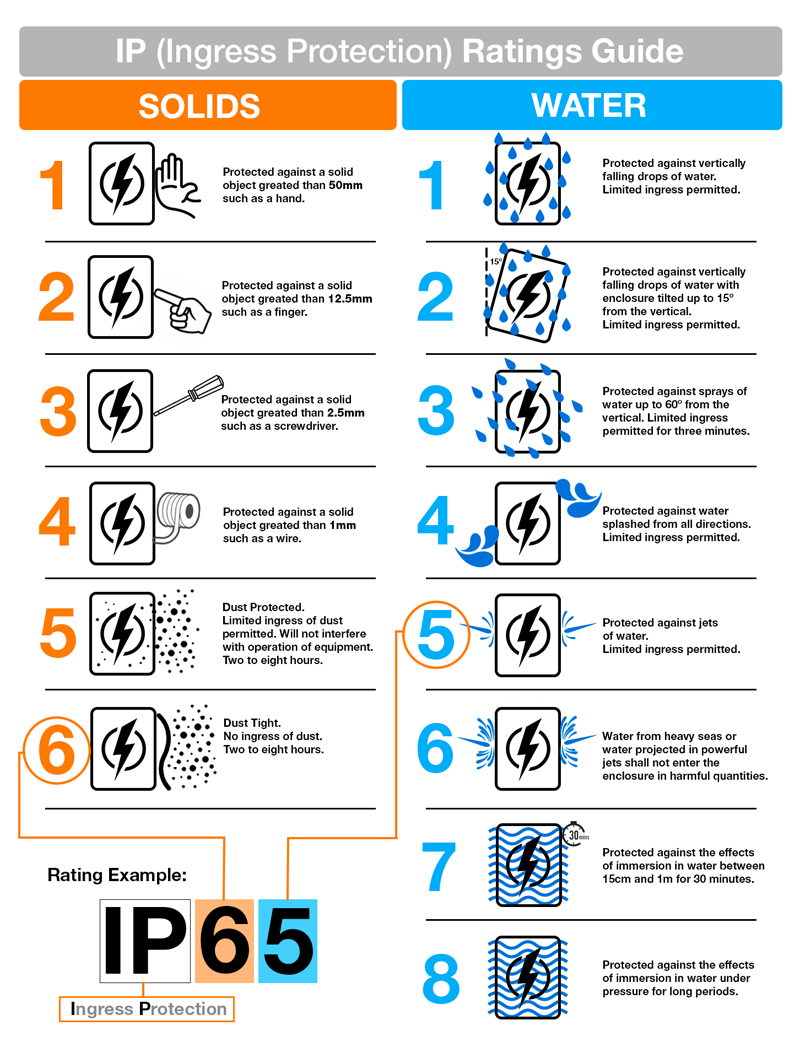

Het IP-niveau wordt gedefinieerd door IEC 60529-normDe eerste en tweede cijfers van de IP-code vertegenwoordigen respectievelijk de "stofdichtheid" en de "waterdichtheid". Het eerste cijfer ligt tussen 0 en 6 (hoe hoger het getal, hoe beter de afdichting). Een 6 betekent volledig stofdicht, wat inhoudt dat er geen deeltjes groter dan 75 µm in de behuizing van de microschakelaar kunnen doordringen. Het tweede cijfer ligt tussen 0 en 8 (hoe hoger het getal, hoe beter de afdichting). Een 7 of 8 beschrijft de overlevingsduur en -diepte onder water. In tegenstelling tot de marketingtermen "waterdicht" en "drievoudig waterdicht", heeft de IP-code een meetbare en herhaalbare testmethode die breed wordt toegepast in het wereldwijde certificeringssysteem.

IP67- en IP68-beschermingsmogelijkheden voor microschakelaars

IP67 betekent dat het apparaat na 30 minuten in 1 meter waterdiepte nog steeds normaal kan functioneren; IP68 vereist dat de fabrikant een strengere combinatie van "diepte + tijd" in het certificeringsrapport vermeldt, zoals 2 m/60 min of 5 m/30 min, en pas na het succesvol doorlopen van de test mag het apparaat de IP68-aanduiding krijgen. Op het eerste gezicht is het slechts een verschil van 1, maar de testnorm voor IP68 is veel strenger dan die voor IP67, en de bescherming is daardoor ook beter.

Gedetailleerde uitleg van de definities van IP67 en IP68

IP67: Kortstondige onderdompeling in water

IP67 microschakelaars zijn stabiel in de sproeiomgeving van de carrosserie, het motorcompartiment of de productielijn. De testomstandigheden zijn 1 meter diep stilstaand water gedurende 30 minuten, met een druk van ongeveer 0,1 bar. Dit niveau dekt de meeste daadwerkelijke vochtige werkomstandigheden, zoals detectie van de deurslotpositie, detectie van de terugkeer van de ruitenwisser, werkzaamheden in regenachtige buitenomstandigheden, enz.

IP68: Langdurige onderdompeling

Volgens de definitie van beschermingsniveau (IP-code) in de norm IEC 60529 van de Internationale Elektrotechnische Commissie is IP68 een van de hoogste waterdichtheidsniveaus. In tegenstelling tot de norm IP67, die een waterdiepte van 1 meter gedurende 30 minuten vereist, kent IP68 geen vaste testdiepte en -tijd. Het belangrijkste is dat de fabrikant de diepte en tijd voor langdurige onderdompelingstests zelfstandig bepaalt op basis van het productontwerp (bijvoorbeeld een waterdiepte van 2 meter, onderdompeling gedurende 1 uur of 72 uur, enz.). Let op: IP68 betekent niet dat het product "onbeperkt waterdicht" is gedurende "onbeperkte tijd en onbeperkte diepte". Raadpleeg hiervoor nog steeds de specifieke technische specificaties van het product.

Verschillen in de structuur van IP67- en IP68-waterdichte microschakelaars

"Onzichtbare upgrade" van afdichtingstechnologie

IP67-modellen gebruiken meestal een elastische O-ring met een kunststof afdichtingsbasis, waarbij de waterdichte constructie alleen de aandrijfhendel en het aansluitgebied bedekt; terwijl IP68 een dubbellaagse siliconen afdichting aan de binnenkant van de aansluiting vereist, wat een evenwicht creëert tussen de verschillende waterdichtheidsfactoren. luchtdruk Door middel van een ademend Gore-membraan wordt onderdruk en waterabsorptie als gevolg van temperatuurschommelingen voorkomen. De dikte van de afdichting wordt met minimaal 30% verhoogd en er moet epoxy-gemodificeerde siliconenkit worden gebruikt om rekening te houden met zowel zoutnevelbestendigheid als diëlektrische sterkte.

Kosten en procescomplexiteit

Als dezelfde specificatie IP67 wordt geüpgraded naar IP68, stijgt de prijs per eenheid van de kit en de zeer nauwkeurige mal in de materiaallijst met 15-20%. Bovendien is een gecombineerde test van 96 uur met zoutnevel en trillingstemperatuurcycli vereist, en wordt de vacuümlekdetectiecyclus vóór verzending van elke batch verlengd van 1 minuut naar 3 minuten. Voor toepassingen waarbij niet continu onder water wordt gewerkt, is dit deel van de meerprijs vaak moeilijk terug te verdienen. Daarom is het, als er geen behoefte is aan langdurig gebruik onder water, niet nodig om blindelings te streven naar microschakelaars met IP68-classificatie.

Typische toepassingen van IP67 waterdichte microschakelaars

IP67 waterdichte microschakelaars worden momenteel het meest gebruikt in de automobielindustrie, en IP67 dekt meer dan 90% van de eisen voor externe schakelaars. Hieronder volgen enkele waterdichte microschakelaars die het meest in auto's worden gebruikt.

Autodeurvergrendelingsschakelaar

Autodeurslotmodules moeten langdurig stabiel blijven functioneren in regen, stof en smeltende sneeuw. De microschakelaar in het slot moet nauwkeurige feedback garanderen, zelfs bij vocht of kortstondige onderdompeling in water. IP67 waterdichte microschakelaars zijn volledig stof- en waterdicht gedurende 30 minuten op een diepte van 1 meter en zijn geschikt voor betrouwbare positiebepaling in dergelijke afgesloten ruimtes. Aanbevolen leesvoer: [Microschakelaaroplossing voor autodeursloten]

Autostoelverstelsysteem

Het elektrische verstelmechanisme van de stoel werkt gedurende lange tijd in een omgeving met hoge frequentie en hoge luchtvochtigheid. waterdichte autostoelverstelschakelaar Het voorkomt effectief dat stof en waterdamp de interne contacten binnendringen, waardoor de betrouwbaarheid van de feedback van de instelpositie wordt gewaarborgd. Het is geschikt voor belangrijke regelknooppunten zoals multidirectionele instellimieten en geheugenfuncties.

Veiligheidsgordelwaarschuwingssysteem

De detectiestructuur in de gordelsluiting moet een consistent signaal garanderen, zelfs bij indringing van stof, zweet en schoonmaakwater. IP67-veiligheidsgordelwaarschuwingsschakelaar Het biedt stabiel contact en storingsbestendigheid, waardoor de waarschuwing wordt geactiveerd wanneer de veiligheidsgordel niet is vastgemaakt en valse alarmen of signaaluitval worden voorkomen. De compacte structuur is geschikt voor inbouw in de autostoel.

Als u de waterdichte microschakelaar in de auto wilt gebruiken, is het raadzaam om de volgende informatie te raadplegen: Unionwell auto-microschakelaar Deze pagina bevat een overzicht van alle waterdichte microschakelaars voor automobieltoepassingen, die allemaal voldoen aan de IP67-beschermingsnorm. Klantspecifieke aanpassingen van de bedieningskracht, aansluitdraden en montagegaten worden ondersteund om OEM's en Tier 1-leveranciers te helpen de massaproductie en levering te versnellen.

Typische toepassingen van IP68 waterdichte microschakelaars

Scheepsdek- en machinekamerbesturingssystemen

Scheepsapparatuur wordt het hele jaar door blootgesteld aan zeemist, zoutkristallen en sterke wind- en golfslag, wat extreem hoge eisen stelt aan de afdichting en corrosiebestendigheid van microschakelaars. IP68-gecertificeerde schakelaars kunnen langdurig in zout water worden ondergedompeld, hebben een volledig afgedichte constructie en zijn geschikt voor gebruik in diep water en hogedrukreiniging. Ze worden veelvuldig gebruikt in schroefhoekdetectie, machinekamerbedieningspanelen en startcircuits van buitenboordmotoren om een ​​betrouwbare werking onder zware zeeomstandigheden te garanderen.

Diepzee-uitrusting: ROV- en onderwaterverlichtingssystemen

Op afstand bediende voertuigen (ROV's), onderwaterrobots, fotografielampen en andere apparatuur werken in omgevingen met statische druk van 2-3 meter of zelfs dieper, en moeten gedurende lange tijd stabiele elektrische verbindingen behouden. IP68 waterdichte microschakelaars zijn ontworpen met een speciale behuizing, drukvereffening en waterdrukbestendige constructies om ervoor te zorgen dat ze na meer dan 72 uur continue onderdompeling in water nog steeds correct functioneren. Ze zijn de geprefereerde triggercomponenten voor onderwatersystemen die langdurig worden ingezet.

Energieopslagkasten voor buiten en hoogspanningslaadpalen

Buitensystemen voor energieopslag en laadpalen voor nieuwe energie vereisen doorgaans regelmatige reiniging met hogedrukspuiten, met waterdrukken tot wel 8-10 bar. Traditionele IP67-schakelaars zijn moeilijk bestand tegen dergelijke impact. De verbeterde IP68-microschakelaar maakt gebruik van een metalen handgreep van 304 roestvrij staal, een dubbele laag inkapseling en drukbestendige afdichtingen, en kan meer dan 100.000 keer worden bediend bij een druk die twee keer zo hoog is als de IEC-norm. Deze schakelaar wordt veel gebruikt voor het regelen van cabinevergrendeling, deurcontrole en statusdetectie.

Hoe test je de waterdichtheid?

Verificatiemethode zoals gespecificeerd door IEC 60529

Zowel IP67 als IP68 maken gebruik van de statische wateronderdompelingsmethode. Het testmonster wordt ingeschakeld of er wordt een spanning van 1,1 keer de nominale spanning aangelegd, waarna de tijd wordt gemeten nadat het tot de gespecificeerde diepte is ondergedompeld. De isolatieweerstand en de operationele kenmerken worden direct na het verlaten van de groef getest en mogen niet lager zijn dan 90% van de fabriekswaarde. De fabrikant kan ook een rapport laten opstellen door een extern laboratorium (TÜV, UL, SGS), waarna kopers de authenticiteit van het rapportnummer op de officiële website kunnen controleren.

Het IP67-fabriekstestproces van Unionwell

Om ervoor te zorgen dat elke waterdichte microschakelaar stabiel functioneert op de locatie van de klant, heeft Unionwell een strenge fabriekstestprocedure ingesteld. Alle producten met een IP67-classificatie moeten na het inkapselen een daadwerkelijke onderwatertest doorstaan: we plaatsen het testexemplaar 30 minuten lang in 15 cm diep water om de kortstondige onderdompeling of spoeling in de praktijk te simuleren. Gedurende het hele proces moet de schakelaar gevoelig blijven en vrij zijn van elektrische storingen.

Voor klanten met hogere milieueisen ondersteunen wij het uitvoeren van tests door professionele instellingen en kunnen wij verificatierapporten van erkende testinstanties verstrekken. Het gehele proces is traceerbaar, wat een zorgeloze leveringskwaliteit garandeert.

Veelgestelde vragen over IP67 waterdichte microschakelaar

Kan een IP67-schakelaar een IP40-product voor binnengebruik direct vervangen?

Ja, maar het is noodzakelijk om te controleren of de nominale stroomsterkte, de bedradingsaansluitingen en de montagegaten overeenkomen. Anders kan dit leiden tot een verhoogde contacttemperatuur of problemen met de montage.

Kan een IP67-schakelaar stoomreiniging op hoge temperatuur doorstaan?

De IP67-beschermingsklasse voldoet niet aan de testvereisten voor stoomreiniging op hoge temperatuur. Dit type reiniging kent niet alleen hoge temperaturen, maar ook hoge drukschokken en wisselende uitzetting van koude en warme stoffen, waardoor de eisen van de IP67-norm niet worden gehaald.

Waarom zijn de offertes voor sommige producten met dezelfde IP67-classificatie twee keer zo hoog?

De verschillen zitten hem voornamelijk in de kwaliteit van de kit, het materiaal van de metalen plaat (messing versus verzilverde legering) en de betrouwbaarheidsmonsters die bij de batchcontrole worden genomen. Raadpleeg het rapport van een onafhankelijke derde partij en de levensduurcurve om de verschillen te kunnen vaststellen.

Vereist de IP67-microschakelaar een speciale kabelboomafdichting?

Als de schakelaarbehuizing voldoet aan IP67, maar de kabelboom en de behuizing niet waterdicht zijn gemaakt met lijm, kan het hele systeem alsnog uitvallen. Het wordt aanbevolen om voorgeïnjecteerde kabelbomen of krimpkous te gebruiken.

Kan het bestaande product worden opgewaardeerd naar IP68 door het toevoegen van inkapselingstechnologie?

Het is theoretisch haalbaar, maar de aansluitingen voor de uitlaat en de ventilatieopeningen moeten opnieuw ontworpen worden en de veiligheidscertificering moet opnieuw worden uitgevoerd. Op dit moment zijn de technische eisen en kosten hoger.

Conclusie

De keuze tussen IP67 en IP68 is in wezen een afweging tussen risico en kosten: als uw apparaat alleen in de regen of bij kortstondige onderdompeling wordt gebruikt, voldoet IP67 aan de eis van tien jaar onderhoudsvrij gebruik; als het apparaat langdurig ondergedompeld moet worden of bestand moet zijn tegen hogedrukreiniging, is het verstandig om vanaf het begin voor IP67 te kiezen om reputatieschade en economische verliezen door latere reparaties te voorkomen.

Dankzij 30 jaar ervaring in afdichtingstechnologie kan Unionwell klanten in de automobiel- en duurzame energiesector een volledig assortiment IP40-IP67-afdichtingen bieden. stofbestendige microschakelaars en waterdichte microschakelaars, en ondersteuning voor rapporten van derden en exclusieve milieusimulatietests. Als u op zoek bent naar een waterdichte microschakelaar die voldoet aan de IP67-norm, neem dan contact op met Unionwell voor een gratis testexemplaar!
