UnionwellAlaab-qeybiyaha SPDT Limit Micro Switch oo Xasilloon

Unionwell waxaa la aasaasay 2007, waana shirkad caan ka ah adduunka oo dhan. alaab-qeybiyaha badhanka yarNaqshadeynta laba-soo-saar ee badhanka yar ee xadka SPDT ayaa si weyn loo isticmaalaa waxayna had iyo jeer ahayd doorashada ugu fiican ee qalabka warshadaha. Unionwell waxay bixisaa afar badhanka yar ee xadka SPDT ee caanka ah, kuwaas oo kala ah Beddelka yar ee aasaasiga ah ee G5 loo isticmaalo qalabka guryaha, waara Badhanka yar ee G6 ee yar, Badhanka yar ee yar ee G10iyo warshadaha G12 Beddelaha yar ee xadka rullaluistemadka SPDT.

SPDT limit micro switch waa nooc ka mid ah Badhanka yar ee SPDTSifooyinkeeda gaarka ah waxay diiradda saaraan ogaanshaha xadka, taas oo u baahan badhanka yar inuu yeesho xawaare jawaab celin oo sarreeya, cimri dherer iyo isku hallayn. Sababtoo ah noocyada kala duwan ee qalabka la rakibay, waxaa jira shuruudo kala duwan oo ku saabsan xuduudaha danabka iyo cabbirka.

Soo hel Muunad Beddelka Micro ah

Muuqaalku wuxuu ku tusayaa habka wax soo saarka ee badhanka yar ee xadka caadiga ah ee warshadda Unionwell.

UNIONWELL

Moodooyinka Iibka Badan ee SPDT Limit Micro Switch

Sida waafaqsan shuruudaha codsiga, Unionwell waxay u qaybisaa SPDT xaddidaadda badhanka yaryar afar nooc oo badhanka ah. Beddelayaasha yaryar ee aasaasiga ah ee G5 waxaa inta badan loo isticmaalaa qalabka guryaha, beddelayaasha yaryar ee yaryar ee G6-na waxay caan ku yihiin albaabada baabuurta. Beddelayaasha yaryar ee aadka u yar ee G10 waxay ku habboon yihiin aaladaha leh meel yar, sida badhanka yar ee jiirkaBadhannada xadka G12 waxay inta badan bixiyaan hawlaha ogaanshaha xadka ee qalabka warshadaha.

Badhanka yar ee SPDT wuxuu leeyahay laba dekedood oo wax soo saar ah wuxuuna leeyahay beddel calaamadeed oo dabacsan. Waana isku halayn aad u fiican wuxuuna si joogto ah ugu shaqeyn karaa heerkulka -40°C~+85°C, taas oo ku filan in lagu maareeyo xaaladaha badankood ee codsiyada. Iyo hadda ugu badan ee lagu qiimeeyay badhannadani waa 10A/250VAC, kaas oo dabooli kara codsiga qalabka awoodda sare leh. Waxaan ka gudbay ISO9001 caalami ah, ISO/TS16949, ENEC, RoHS, REACH, CQC iyo shahaadooyin kale.

Ansixinta Badbaadada Caalamiga ah ee Beddelka Micro-ga ee Aasaasiga ah G5

G5

Naqshado Gaar ah oo Yar oo Micro Switch G6 ah

G6

G9

G10A

G12

Halbeegga

Soo noqnoqoshada Hawlgalka	Koronto	0.1A, 120 wareeg/daqiiqo 3A, 10~30 wareeg/daqiiqo
	Farsamada	120 wareeg/daqiiqo
Xiriir Iska caabin (Horumar)		100mΩ Ugu badnaan. (aan lahayn nooc silig ah)
Iska caabbinta dahaarka (500VDC)		100MΩ Ugu yaraan
Waarta gariirka		10 ~ 55Hz, dhaqaaq 0.75mm (pp)
Xoogga Dielectric		500VAC (50 ~ 60Hz)
Heerkulka Hawlgalka		-40℃~+85℃
Qoyaanka Hawlgalka		85%RH Ugu badnaan
Nolosha Adeegga	Koronto	Wareegyada ugu yar. 100,000 (Waxay ku xiran tahay qaybta NO.)
	Farsamada	Wareegyada ugu yar 500,000

Beddelka Micro-ga ee SPDT Limit

Beddelka Micro-ga Aasaasiga ah - Taxanaha G5 PDF
Soo dejiso
Badhanka Mini Micro ee la shaabadeeyey - Taxanaha G9 PDF
Soo dejiso
Subminiature Micro Switch - Taxanaha G10 PDF
Soo dejiso

Unionwell

Beddelka Micro-ga ee G12 SPDT Limit

Beddelka ugu jaban ee G12 ee xadka yar ayaa lagula talinayaa, kaas oo leh sifooyinka soo socda ee aan la diidi karin:

Qolofku wuxuu ka samaysan yahay balaastik phenolic ah oo u adkaysta heerkulka sare, oo ku habboon heerkulka -40°C ~ + 80°C
Waxay leedahay istaroog kala duwan oo aad u xasaasi ah
Ku celcelinta hawlgalka saxda ah
Cimri aad u dheer oo farsamo, waxaa lagu shaqeyn karaa in ka badan 200,000 oo jeer
Waxay leedahay noocyo kala duwan oo kabaalka hawlgalka ah sida nooca baloogga, nooca duubista, nooca rocker-ka, nooca rocker-ka, iwm.

Weydii Hadda

Tilmaamaha faahfaahsan ee badhanka yar ee G9 SPDT

The Beddelka Micro-ga ee Xadka Shaabadaysan ee G9 Waxay leedahay qaab-dhismeed IP67 ah oo u adkaysta boodhka iyo biyaha iyo naqshad yar, taasoo hubinaysa hawlgal deggan oo ka jira jawi qoyan, boodh leh, iyo gariir leh. Cimrigeeda dheer, isku hallayn sare, iyo qaabab kala duwan oo terminal iyo actuator ah ayaa u oggolaanaya la qabsi dabacsan oo loogu talagalay baahiyaha rakibaadda ee kala duwan. Iyada oo si ballaaran loogu isticmaalo xakamaynta baabuurta, qalabka guryaha, iyo otomaatiga warshadaha, G9 waa mid ku habboon beddelka xadka saxda ah iyo la socodka xaaladaha deegaannada adag.

Qiimaynta	P1 0.1A 125/250VAC 48VDC 5E4 Xidhiidh Dahab ah oo La Dahaadhay Ikhtiyaar 05 UL: 5A 125/250VAC ENEC: 6A 125/250VAC 1E4; 3A 125/250VAC 30VDC 25T120 μ 5E4
Soo noqnoqoshada Hawlgalka	Koronto: 10 ~ 30 wareeg/daqiiqo Farsamada: 120 wareeg/daqiiqo
Iska caabbinta Xiriirka (Qiimaha Bilowga ah)	100 mΩ Ugu badnaan (Waxay kuxirantahay dhererka siligga nooca siligga)
Iska caabbinta dahaarka (500VDC)	100 MΩ Ugu Yar
Xoogga Dielectric	AC 1,000 V RMS (50 ~ 60 Hz)
Heerkulka Hawlgalka	-25℃ ~ +120℃
Qoyaanka Hawlgalka	85% RH Ugu badnaan
Nolosha Adeegga	Koronto: 10,000 ~ 100,000 wareegyo (Waxay ku xiran tahay P/N) Farsamada: 500,000 oo wareeg

Nala Soo Xiriir Hadda

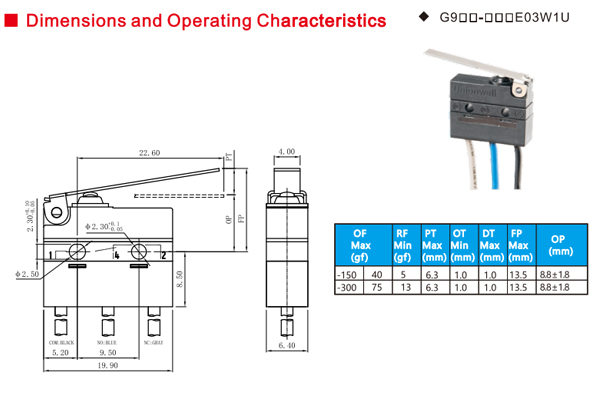

Beddelka Micro-ga ee Xadka Shaabadaysan ee G9

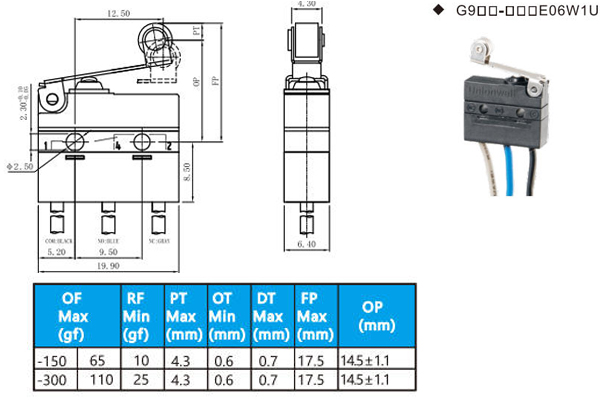

Beddelka Micro-ga ee G9 ee Shaabadaysan (1)

Ballanqaadka Gaarka ah
Cusboonaysiinta & Tayada

Muuqaalka

Jaantuska Wareegga

Codsiga

Sifada SPDT Limit Micro Switch

Kala duwanaansho

Beddelka yar ee xadka SPDT wuxuu qaataa a tuurista laba-tuuro oo hal-tiir ah (SPDT) naqshadaynta wareegga, taageerada caadiga ah furan (MAYA) iyo caadiyan xiran (NC) Beddelidda xaaladda, waxayna ku habboon tahay xakamaynta laba-kanaal, beddelka wareegga iyo nidaamyada jawaab celinta calaamadaha, taasoo hagaajinaysa dabacsanaanta codsiga.

Kalsooni sare

Xiriirada daawaha aadka u gudbiya ayaa la doortaa oo si sax ah ayaa loo hagaajiyaa iyadoo la adeegsanayo xoog guga si loo hubiyo iska caabinta xiriirka oo hooseysa iyo xasillooni shid-off waxqabadka, kaas oo ilaalin kara hawlgal deggan xitaa marka uu culeys badan jiro ama jawi hawlgal oo soo noqnoqda.

Ku celcelinta hawlgalka saxda ah

Qaab-dhismeedka kamaradda saxda ah iyo naqshadeynta kicinta yar-yar ayaa la qaataa si loo gaaro xakamaynta dulqaadka ficilka ee adag, loo hubiyo joogteynta dhibic kasta oo kicinta ah, loona sameeyo ku celcelin aad u sareysa qalabka otomaatiga ah iyo cabbiraadda saxda ah iyo nidaamyada xakamaynta.

Waara Sare

Qolofku wuxuu ka samaysan yahay balaastiig injineernimo oo xoog badan ama bir ah, wuxuuna leeyahay ilaalin heer IP ah, kaas oo si wax ku ool ah u iska caabin kara boodhka, saliidda iyo nabaad-guurka qoyaanka, wuxuuna leeyahay iska caabin xooggan oo saameyn ah. Waxay ku habboon tahay otomaatiga warshadaha, xakamaynta farsamada iyo deegaannada adag ee bannaanka.

Sawirka wareegga badhanka yar ee G12 SPDT

Wareegga xawaaraha yar ee G12 SPDT

Naqshadeynta wareegga SPDT: Beddelka yar ee xadka G12 wuxuu ka kooban yahay saddex terminaal: COM, NC, iyo NO, kuwaas oo u kala beddeli kara xaaladaha caadiga ah ee xiran (NC) iyo kuwa caadiga ah ee furan (NO) si loo gaaro xakamaynta kanaalka badan.

Habka beddelka degdegga ah: Marka xoog lagu kiciyo, gu'ga gudaha ayaa si dhakhso ah u dhaqaajiya xiriirada, taasoo hubinaysa beddelka saxda ah ee calaamadaha iyo hagaajinta xawaaraha jawaabta wareegga.

Codsiga shaqooyinka badan: Ku habboon ogaanshaha xadka, isku xidhka badbaadada iyo jawaab celinta calaamadaha, oo si weyn loogu isticmaalo qalabka otomaatiga ah iyo nidaamyada xakamaynta warshadaha.

Adeegsiga SPDT Limit Micro Switches

Badhanka yar ee xadka SPDT waxaa loo isticmaalaa xakamaynta safarka wadajirka ah ee farsamada ee fargeetooyinka korontada. Waxaa lagu rakibay meel hore loo sii diyaariyey. Marka qaybaha dhaqaaqa ay ku dhacaan badhanka, xiriirku wuu isbeddelaa si uu u ogaado wareegga shidista iyo daminta. Waxay si sax ah u xaddidi kartaa safarka, si qalabku si toos ah u joojin karo, u rogi karo ama u beddeli karo xawaaraha booska la dejiyay si loo hubiyo badbaadada iyo xasilloonida. Iyada oo ah qalab koronto oo heer hoose ah, waxaa kiciya isku dhac farsamo waxaana si weyn loogu isticmaalaa ogaanshaha xadka, xakamaynta booska iyo dhaqdhaqaaqa is-weydaarsiga tooska ah si loo hagaajiyo saxnaanta iyo kalsoonida hawlgalka fargeetooyinka.

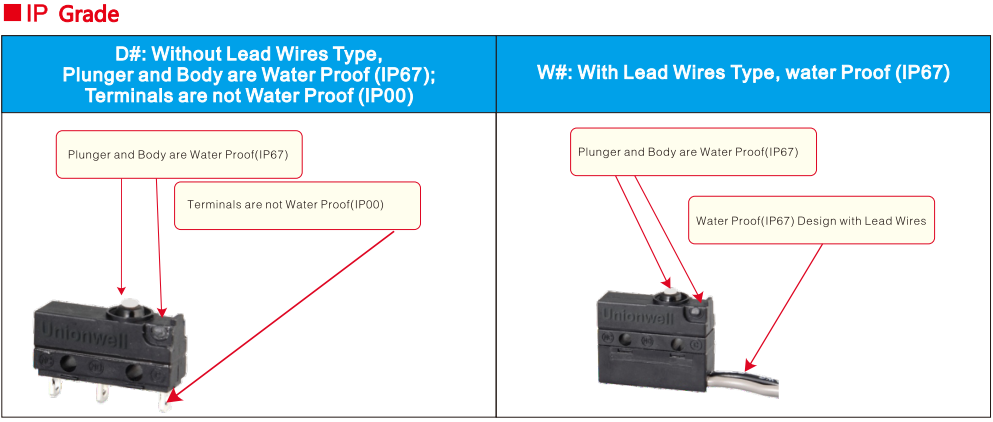

Qiimaynta IP-ga ee badhanka yar ee xadka shaabadaysan

Beddelayaasha Mini ee Unionwell Sealed Limit waxay bixiyaan heerar ilaalin oo kala duwan iyadoo lagu saleynayo naqshadooda si ay u buuxiyaan shuruudaha shaabadeynta ee jawiyada adag. Nooca aan lahayn rasaasta (D#) wuxuu leeyahay qaab-dhismeed si madax-bannaan loo shaabadeeyey iyo naqshad jidheed, taasoo gaareysa ilaalinta biyaha iyo boodhka IP67, laakiin aagga terminal-ka ee la soo bandhigay wuu furan yahay, taasoo keentay qiimeyn IP00 ah. Tani waxay ku habboon tahay codsiyada u baahan shaabad ku meel gaar ah oo ku jirta qalabka.

Nooca leaded (W#) (sawirka midig) wuxuu gaarayaa ilaalin buuxda oo IP67 ah oo loogu talagalay hawl-wadeenka, jirka, iyo terminaalka wax soo saarka iyada oo loo marayo daboolidda guud iyo shaabadda rasaasta, ilaalinta hawlgalka deggan ee jawiga qoyan, boodhka leh, buufinta, iyo xitaa jawiga biyaha ee muddada gaaban. Xulashada qaab-dhismeedyada ilaalinta kala duwan iyadoo lagu saleynayo goobta rakibidda iyo shuruudaha deegaanka waxay hubineysaa xakamaynta xadka aadka loogu kalsoonaan karo ee microswitch-ka ee baabuurta, qalabka guriga, iyo qalabka warshadaha.

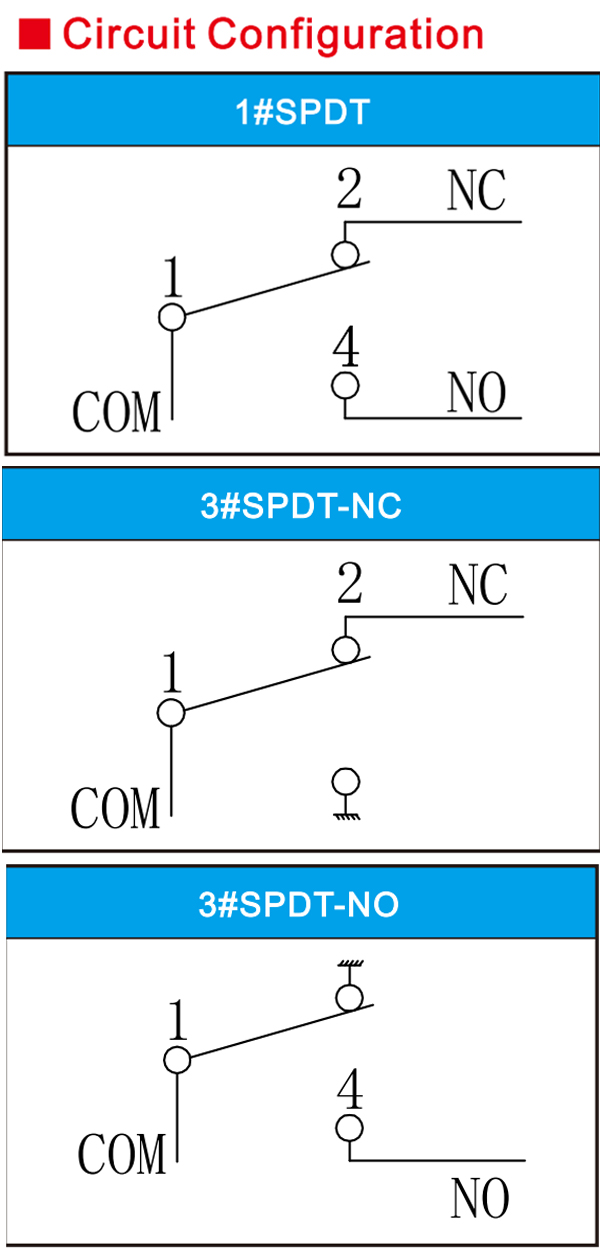

Qaabeynta wareegga ee badhanka micro xadka shaabadaysan

1#SPDT (Tuurka Hal-Ciyaar ah oo Laba-Ciyaar ah)

Qaab-dhismeedka 1#SPDT waxaa ku jira terminaal caadi ah (COM) kaas oo u kala beddela terminaalka caadiga ah ee xiran (NC) iyo kan caadiga ah ee furan (NO). Marka dhaqaajiyaha aan la hawlgelin, COM waxaa lagu xiraa NC; ka dib marka dhaqaajiyaha la kiciyo, badhanka xidhiidhka ayaa lagu xiraa COM ilaa NO. Qaab-dhismeedkani wuxuu ku habboon yahay xaaladaha u baahan beddelka calaamadaha laba-kanaal ama beddelka xaaladda.

3#SPDT-NC (Tuurka Hal-lugood leh ee Laba-lugood leh - Shaqada Caadiyan Xiran)

3#SPDT-NC waxay isticmaashaa xiriirada caadiga ah ee xiran sida wax soo saarka ugu weyn ee shaqadeeda. Sida caadiga ah, COM iyo NC way isku xiran yihiin; marka badhanka la shido, terminal-ka caadiga ah ee xiran ayaa furmaya. Qaabeyntan waxaa badanaa loo isticmaalaa codsiyada sida ilaalinta badbaadada, ogaanshaha goynta wareegga, ama go'aaminta booska bilowga qalabka, waxayna si gaar ah ugu badan tahay nidaamyada u baahan gudbinta mudnaanta leh ee calaamadaha goynta.

3#SPDT-NO (Tuurka Hal-Cindiga ah ee Laba-Cindiga ah - Shaqada Caadiyan Furan)

Wax soo saarka ugu weyn ee 3#SPDT-NO waa xiriir caadi ahaan furan. COM iyo NO waxay ku xirnaan doonaan si caadi ah waxayna ku xiran yihiin oo keliya ka dib marka hawl-wadeenku shaqeeyo. Qaabeyntani waxay ku habboon tahay kicinta bilowga/joojinta, ogaanshaha dhaqdhaqaaqa, iyo codsiyada u baahan wax soo saarka calaamadda ka dib kicinta, sida furayaasha xadka, nidaamyada xakamaynta albaabka, ama aaladaha kicinta amarka.

Hel Muunad Bilaash ah

Lamaanahaaga aad ku kalsoon tahay ee Xalalka SPDT Limit Micro Switch ee Sare

Unionwell, SPDT-gayaga yar ee xadka yar wuxuu maraa tijaabooyin tayo adag leh si loo hubiyo in badeecad kastaa si joogto ah u shaqayn karto iyadoo culaysyo badan iyo jawiyo adag. Annagoo ah alaab-qeybiye hormuud ka ah warshadaha, waxaanu bixinaa adeegyo habayn xirfadeed si loo hagaajiyo qeexitaannada beddelka iyadoo loo eegayo baahiyaha macaamiisha si ay ula qabsadaan xaaladaha kala duwan ee codsiyada, sida baabuurta, otomaatiga warshadaha, iyo xakamaynta qalabka guriga. Si loo hubiyo in waxqabadka badeecaddu uu buuxiyo shuruudahaaga, waxaanu sidoo kale bixinaa muunado bilaash ah si aanu kaaga caawino inaad xaqiijiso isku hallayntiisa iyo waaradiisa codsiyada dhabta ah. Dooro Unionwell si aad u hesho xalal tayo sare leh iyo waxqabad sare leh.

Hubinta Tayada

Waxaan hirgelinnaa heerarka xakamaynta tayada ee adag, iyadoo la kormeerayo marxalad kasta laga bilaabo soo iibsiga alaabta ceeriin ilaa wax soo saarka wax soo saarka.

Adeegyada Habaynta

Waxaan bixinaa adeegyo naqshadeyn iyo sameynta qaab-dhismeedka qaybaha yaryar ee badhanka yar (qaybaha balaastikada ah, qaybaha birta ah), oo loo habeeyey iyadoo loo eegayo shuruudaha naqshadeynta ee macaamiisha. Baaxadda habaynta waxaa ka mid ah qaybaha jirka ee badhanka iyo agabka kale ee badhanka.

Muunado Bilaash ah

Ka dib marka aan xaqiijino qaabka badeecada, waxaan macaamiisha siinaa 5-10 muunado bilaash ah si ay u tijaabiyaan ka hor inta aan la iibsan badalayaasha.

Habab Lacag-bixin Badan

Hababka lacag bixinta badanaa waa xawilaadaha bangiga. Haddii aad doorbidayso habab kale oo lacag bixin ah, waxaad la xiriiri kartaa qofka mas'uulka ah ee u dhigma si uu kuu caawiyo.

maxaad u dooratay Unionwell

Unionwell waa shirkad soo saarta SPDT micro switches oo ku taal Huizhou, Guangdong, iyadoo leh 30 sano oo waayo-aragnimo wax soo saar ah. Waxay daboolaysaa dhul ka badan 65,000 mitir oo laba jibbaaran, waxay heshay shahaadada CE ee dalal badan oo adduunka ah, waxay soo bandhigtay qalab casri ah warshadaha, waxayna leedahay koox cilmi-baaris iyo horumarin xirfadeed leh!

1

Shahaadada Tayada

Waxaan samaynay nidaam maamul tayo leh oo dhammaystiran waxaanan ka gudubnay shahaadooyinka ISO9001, IATF16949, ISO14001, oo leh waxqabad tayo sare leh oo la isku halleyn karo!
2

Awood Wax Soo Saar oo Wax Ku Ool ah

Unionwell waxay warshadaha ku soo bandhigtay tiknoolajiyad wax soo saar oo otomaatig ah oo horumarsan, iyadoo leh awood wax soo saar sannadle ah oo ka badan 250 milyan oo beddeleyaal ah, oo ay ku jiraan in ka badan 4 milyan oo beddeleyaal baabuur oo aan biyuhu karin.
3

Adeegga La Habeeyey

Unionwell waxay leedahay injineero badan oo R&D ah oo leh 20 sano oo waayo-aragnimo shaqo ah, waxayna leedahay sannado badan oo waayo-aragnimo ah oo ku saabsan OEM iyo switches-yada yaryar ee loo habeeyey, kuwaas oo dabooli kara baahiyahaaga kala duwan ee mashruuca.

Sidee-Saadka-Shirkaddu-u-Shaqeysaa-980px-x-552px

Su'aalaha Badiya La Weydiiyo

Sidee ayuu u shaqeeyaa badhanka yar ee xadka SPDT?

Beddelka yar ee xadka SPDT (hal tiir oo labanlaab ah) wuxuu leeyahay terminaal caadi ah (COM), terminaal caadi ahaan xiran (NC), iyo terminaal caadi ahaan furan (NO). Xaaladda caadiga ah, COM wuxuu ku xiran yahay NC. Marka la kiciyo, ficilka badhanka ayaa isbeddela, isagoo ka dhigaya COM iyo NO inay wadaan, isagoo ogaanaya wareejinta wareegga iyo xakamaynta qalabka.

Immisa hawlgal ayaa SPDT ay u adkeysan kartaa badhanka yar?

Nolosha farsamada ee badhanka yar ee xadka leh waxay badanaa gaari kartaa in ka badan 100,000 oo jeer, qaabka waarana wuxuu gaari karaa 500,000 oo jeer. Nolosha korontadu waxay ku xiran tahay culayska. Nolosha gaarka ah waa in la go'aamiyaa iyadoo loo eegayo hadda, danabka iyo xaaladaha deegaanka. Tusaale ahaan, nolosha farsamada ee badhanka xadka G12 waa qiyaastii 200,000 oo jeer.

Waa maxay xaaladaha codsiga ee SPDT limit micro switches-yada ku habboon?

Beddelkan waxaa si weyn loogu isticmaalaa qalabka otomaatiga warshadaha, fargeetooyin koronto ku shaqeeya, qalabka mashiinka, nidaamyada gudbinta iyo aaladaha ilaalinta badbaadada. Badanaa waxaa loo isticmaalaa xakamaynta istaroogga, ogaanshaha booska, ilaalinta xadka iyo jawaab celinta calaamadaha si loo hubiyo hawlgalka saxda ah iyo badbaadada qalabka.

SPDT ma xaddidi kartaa furayaasha yaryar ee loo isticmaali karo jawi adag?

Beddelayaasha yaryar ee SPDT ee tayada sare leh badanaa waxay leeyihiin IP67 ama heerarka ilaalinta sare, waa kuwo aan biyuhu karin oo aan boodhka u adkaysan karin, waxayna ku habboon yihiin qoyaanka sare, heerkulka sare, gariirka xooggan ama jawiga boodhka leh si loo hubiyo hawlgal xasilloon oo ku jira xaalado shaqo oo adag.

Sidee loo doortaa badhanka yar ee xadka SPDT ee ku habboon?

Markaad dooranayso, waxaad u baahan tahay inaad tixgeliso danabka shaqaynta, hadda, xoogga shaqaynta, baaxadda safarka iyo la qabsiga deegaanka. Haddii loo isticmaalo dibadda ama jawi qoyan, waxaa lagugula talinayaa inaad doorato qaab leh shaqo shaabadaysan oo aan biyuhu karin oo aad xaqiijiso in awoodda culaysku ay la mid tahay shuruudaha qalabka.
