Dina widang saklar mikro, dumasar kana bédana struktur sirkuit, saklar mikro dibagi kana opat jinis: saklar SPST, saklar SPDT, saklar DPDT, sareng saklar DPST. Aplikasina béda-béda. Janten naon bédana antara opat jinis saklar mikro ieu? Artikel ieu bakal ngajelaskeun bédana sacara rinci!

Naon waé jinis-jinis sirkuit tina Micro Switches?

Jinis sirkuit saklar mikro biasana ditangtukeun ku dua bagian: Kutub sareng Lempar. Kutub nujul kana jumlah sirkuit mandiri anu tiasa dikontrol ku saklar, sedengkeun Lempar nunjukkeun jumlah terminal kaluaran anu tiasa disambungkeun ku unggal sirkuit. Gumantung kana kombinasi dua bagian ieu, saklar mikro tiasa ngalaksanakeun rupa-rupa fungsi, ti kontrol on/off anu saderhana dugi ka switching multi-sirkuit anu rumit. Salaku conto:

• SPST (Lemparan Tunggal Tiang Tunggal)Saklar single-throw single-pole, kalayan hiji kaluaran per sirkuit, biasana dianggo pikeun kontrol switching anu saderhana.
• SPDT (Lemparan Ganda Tiang Tunggal): A saklar lempar ganda kutub tunggal kalayan dua sirkuit kaluaran, anu sanggup ngaganti antara dua sirkuit, cocog pikeun kabutuhan kontrol anu langkung rumit sapertos pilihan sinyal.
• DPST (Lemparan Tunggal Galah Ganda)Saklar single-throw ganda-kutub, anu sanggup ngadalikeun dua sét sirkuit sacara simultan, umumna dianggo dina alat-alat kakuatan tinggi atanapi aplikasi anu meryogikeun kontrol sinkron tina sababaraha sirkuit.
• DPDT (Lemparan Ganda Galah Ganda)Saklar lémparan ganda kutub ganda, cocog pikeun aplikasi anu langkung rumit, sanggup ngaganti sababaraha sirkuit, sareng seueur dianggo dina widang sapertos kontrol maju sareng mundur motor.

Naon Ari Hiji SPST Saklar Mikro?

Saklar Mikro SPST nyaéta jinis saklar mikro anu paling dasar sareng umum dianggo. Ieu diwangun ku hiji input sareng hiji output, anu ngamungkinkeun kontrol on/off anu saderhana. Saklar ngan ukur gaduh hiji jalur sirkuit; nalika aktuator beroperasi, sirkuit robih tina kabuka ka katutup, atanapi tina katutup ka kabuka. Kusabab strukturna anu saderhana, saklar SPST nawiskeun reliabilitas sareng stabilitas anu luhur, sareng seueur dianggo dina aplikasi sapertos kontrol panto alat, alat alarm, sareng panyalindungan arus bocor. Ieu mangrupikeun jinis saklar mikro anu paling seueur dianggo, khususna cocog pikeun aplikasi sirkuit dasar anu meryogikeun kontrol switching anu saderhana.

Naon Ari Saklar Mikro SPDT?

Saklar Mikro SPDT (Single Pole Double Throw Micro Switch) mibanda hiji input sareng dua output, anu ngamungkinkeun switching antara terminal anu biasana ditutup (NC) sareng anu biasana dibuka (NO) pikeun milih antara dua sirkuit. Nalika aktuator beroperasi, saklar tiasa disambungkeun sacara selektif ka terminal anu biasana dibuka atanapi anu biasana ditutup, janten cocog pikeun aplikasi anu meryogikeun switching sinyal, pamilihan kaayaan, atanapi kontrol arah. Dibandingkeun sareng saklar SPST, saklar SPDT ngagaduhan output tambahan, anu nyayogikeun fungsi kontrol sirkuit anu langkung fleksibel. Éta seueur dianggo dina éléktronika otomotif, panel kontrol alat rumah tangga, sareng peralatan industri, anu ngadukung desain sistem listrik anu rumit.

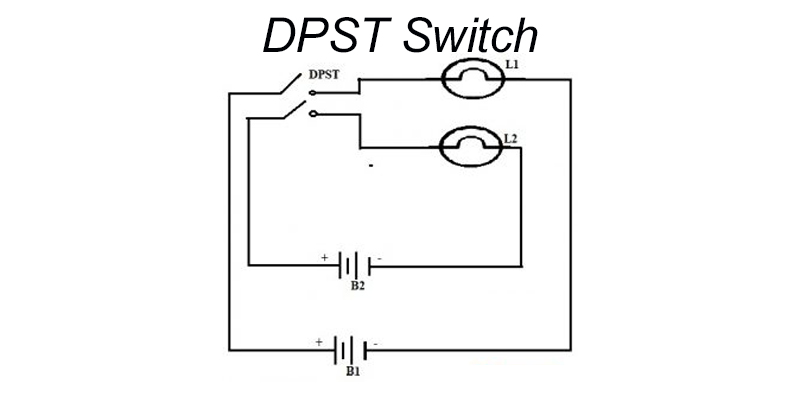

Naon Abdis HijiSaklar Mikro DPST?

Saklar Mikro DPST (Saklar Mikro Double Pole Single Throw) diwangun ku dua saklar single-pole single-throw anu mandiri sareng beroperasi sacara sinkron, anu ngamungkinkeun kontrol dua sirkuit sacara simultan. Kadua sirkuit saklar sacara simultan nalika aktuator dipicu. Desain ieu ngaleungitkeun kabutuhan sababaraha saklar SPST, jantenkeun éta cocog pisan pikeun alat-alat kakuatan tinggi sareng sistem kontrol daya. Saklar DPST nawiskeun kaamanan sareng kapasitas daya anu ditingkatkeun kalayan isolasi sirkuit anu lengkep, sareng seueur dianggo dina interlock kaamanan industri, kontrol sirkuit ganda alat-alat rumah tangga, sareng aplikasi anu meryogikeun kontrol simultan kabel hirup sareng nétral.

Naon Abdis HijiSaklar Mikro DPDT?

Saklar Mikro DPDT (Saklar Mikro Double Pole Double Throw) diwangun ku dua struktur SPDT anu beroperasi sacara sinkron, anu sanggup ngontrol dua sirkuit sacara simultan sareng ngalaksanakeun logika switching sirkuit anu rumit. Saklar ieu henteu ngan ukur ngadukung switching antara dua sirkuit tapi ogé ngamungkinkeun fungsi sapertos kontrol maju/mundur motor sareng konvérsi sinyal. Kusabab fungsina anu kuat, saklar DPDT seueur dianggo dina otomatisasi industri, robotika, sareng peralatan listrik. Kamampuan kontrol multi-kanalna ngajantenkeun éta komponén konci dina sistem kontrol multifungsi, khususna cocog pikeun sistem listrik anu rumit anu meryogikeun kontrol presisi tinggi sareng reliabilitas tinggi.

Kaunggulan tina Rupa-rupa Jenis Saklar Sirkuit

Kaunggulan Saklar SPST

• Struktur pangbasajanna, tingkat kagagalan anu handap, sareng stabilitas anu luhur
• l Biaya murah, cocog pikeun alat produksi massal
• l Cocog pikeun kontrol on/off dasar, gampang diintegrasikeun
• Reliabilitas anu luhur pisan pikeun tindakan anu diulang-ulang, cocog sareng rupa-rupa aktuator

Kaunggulan Saklar SPDT

• l Bisa pindah antara dua sirkuit, nawarkeun fungsi fléksibel
• l Cocog pikeun kontrol anu rumit sapertos pamilihan sinyal sareng pangalihan arah
• Ayana terminal anu biasana ditutup (NC) sareng anu biasana dibuka (NO), ngalegaan kamungkinan aplikasi
• Ngamungkinkeun kontrol logika basajan tanpa komponén éléktronik tambahan
• l Bisa ngaganti dua saklar SPST, ningkatkeun panggunaan rohangan

Kaunggulan Saklar DPST

• Kontrol simultan tina dua sirkuit mandiri ningkatkeun kaamanan sistem.
• Cocog pikeun skénario anu meryogikeun switching sinkron dual-path (contona, aplikasi tegangan tinggi).
• Dua sirkuit ieu beroperasi sacara mandiri, nyayogikeun isolasi listrik anu unggul.
• Ngurangan rohangan pamasangan ku cara ngaleungitkeun kabutuhan dua saklar kutub tunggal.
• Daya tahan anu luhur dina alat-alat anu kakuatanna luhur.

Kaunggulan Saklar DPDT

• Fungsi anu paling kuat, ngamungkinkeun switching sinkron tina sirkuit ganda
• Mampuh ngalakukeun fungsi canggih sapertos kontrol motor maju/mundur sareng drive dua arah
• Dua SPDT beroperasi sacara sinkron, cocog pikeun kontrol logika anu rumit
• Ngurangan jumlah komponén kontrol sareng ningkatkeun integrasi sirkuit
• Kapasitas beban arus sareng tegangan anu kuat;

Aplikasi tina Rupa-rupa Jenis Saklar Sirkuit

Aplikasi Saklar SPST

• Saklar Daya Peralatan Rumah Tangga:Aplikasi has tina saklar SPST nyaéta saklar rocker, umumna dianggo salaku saklar start daya pikeun alat-alat rumah tangga. Sirkuitna saderhana sareng tiasa dipercaya.
• Kontrol Mimitian/Eureun AC sareng Kipas: Saklar SPST ngamungkinkeun kontrol on/off alat anu saderhana, mastikeun pindah antara kaayaan operasi sareng siaga.
• l Kontrol Nyala/Pareum Sistem Daya anu Saderhana:Cocog pikeun aplikasi anu meryogikeun kontrol saklar daya dasar, sapertos alat anu dikuatkeun ku batré.
• l Struktur Tombol dina Elektronik Konsumén Leutik: Contona, fungsi saklar dasar dina remot kontrol, senter, sareng perkakas listrik.

Aplikasi Saklar SPDT

• l Ngaganti sinyal dina éléktronika otomotif:sapertos pangaturan posisi korsi, ngaleupaskeun bagasi, atanapi ngaganti lampu sein, anu ngadukung sababaraha modeu operasi.
• l Saklar panto oven microwave: Saklar SPDT ogé idéal pikeun saklar deteksi panto oven microwaveKamampuh switching sirkuit anu gancang ngajantenkeun aranjeunna efektif salaku saklar deteksi kaamanan.
• l Ngaganti status sénsor industri:Dina jalur produksi atanapi peralatan otomatis, saklar SPDT dianggo pikeun ngagentos kaayaan peralatan atanapi ngadeteksi kaayaan operasi anu béda.

Aplikasi Saklar DPST

• l Kontrol pareum kaamanan sirkuit ganda dina alat pemanasan listrik:Dianggo dina alat pemanas listrik pikeun sakaligus megatkeun kabel listrik sareng kabel nétral, pikeun mastikeun kaamanan alat sareng efisiensi anu luhur.
• l Isolasi tegangan tinggi dina mesin industri:Dina mesin industri sareng sistem kontrol daya, saklar DPST nyayogikeun isolasi sirkuit anu saé pisan, nyegah gangguan antara jalur arus anu béda sareng ningkatkeun kaamanan sareng reliabilitas sistem.
• l Mimiti/eureun sinkron pikeun alat kaluaran ganda:Cocog pikeun aplikasi anu meryogikeun muka atanapi nutup dua sirkuit sacara simultan, sapertos alat kaluaran ganda dina sistem kontrol, anu mastikeun operasi anu terkoordinasi tina sababaraha sirkuit.

Aplikasi Saklar DPDT

• l Kontrol Motor Maju sareng Mundur:Saklar DPDT tiasa sacara simultan ngontrol rotasi motor ka hareup sareng ka tukang, anu umumna dianggo dina rupa-rupa alat listrik sapertos kipas, alat-alat listrik, sareng gorden listrik.
• l Switching Multi-Signal dina Peralatan Otomatis: Saklar DPDT tiasa ngagentos sareng ngontrol sababaraha sinyal, seueur dianggo dina sistem kontrol listrik jalur produksi otomatis, mesin kemasan, sareng peralatan sanésna.
• l Ngaganti Arah sareng Modeu dina Sistem Robot:Dina sistem robot, saklar DPDT dianggo pikeun ngaganti antara modeu operasi atanapi kontrol arah anu béda, ngadukung jalur gerakan sareng modeu kerja anu langkung fleksibel sareng rumit.

Kacindekan

Ti SPST sareng SPDT dugi ka DPST sareng DPDT, rupa-rupa struktur saklar mikro masing-masing gaduh ciri khasna nyalira sareng cocog pikeun kabutuhan rékayasa anu béda. Saklar mikro SPST cocog pikeun kontrol on/off sirkuit anu paling dasar; Saklar mikro SPDT tiasa ngahontal switching sinyal, ngajantenkeun aplikasi langkung fleksibel; DPST tiasa ngontrol dua sirkuit sacara simultan; sedengkeun saklar mikro DPDT anu paling kuat tiasa ngalakukeun kontrol multi-kanal anu rumit sareng bahkan komutasi motor. Ngartos bédana ieu tiasa ngabantosan insinyur milih struktur saklar anu paling cocog sacara akurat, ningkatkeun kinerja sareng stabilitas produk.

Salaku profésional produsén saklar mikro, Unionwell nawiskeun rupa-rupa produk kualitas luhur ti SPST sareng SPDT dugi ka DPDT, sareng ogé tiasa nyayogikeun solusi khusus numutkeun kabutuhan konsumén, mastikeun peralatan anjeun beroperasi sacara stabil sareng tiasa dipercaya dina rupa-rupa lingkungan.
